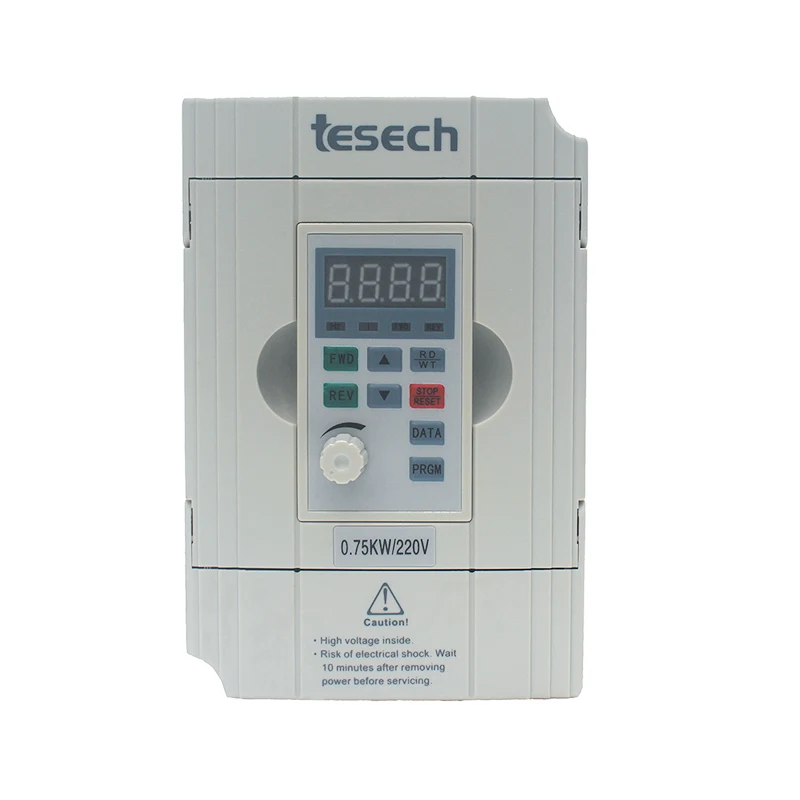

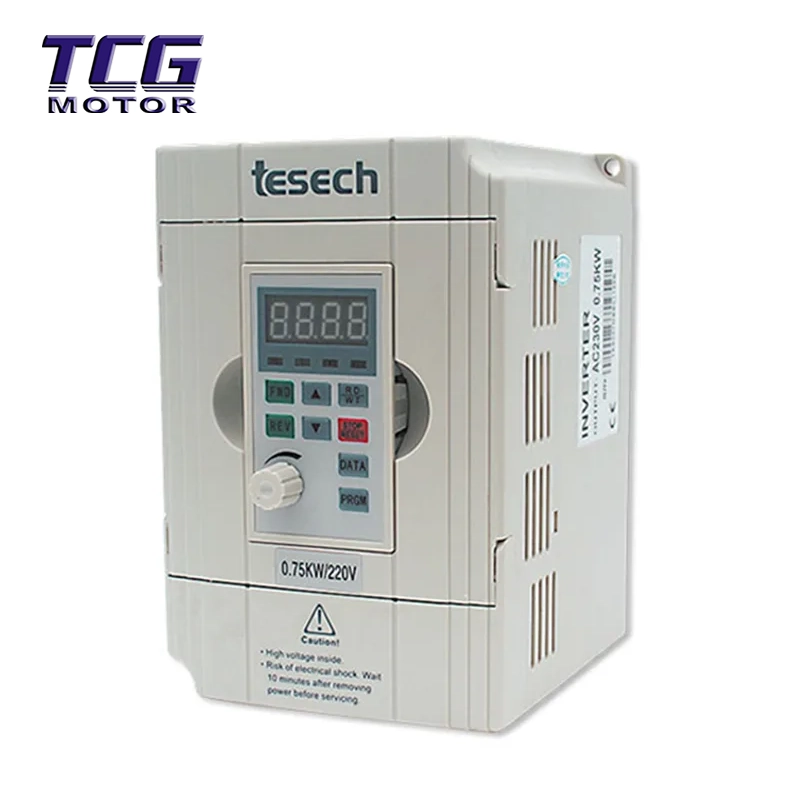

Przemiennik częstotliwości ogólnego przeznaczenia o mocy 0,75 kW

Przetwornica częstotliwości ogólnego przeznaczenia o mocy 0,75 kW charakteryzuje się znaczącymi, zróżnicowanymi zaletami klasy przemysłowej:

Rdzeń wektorowy, wysoki moment obrotowy przy niskiej częstotliwości: Przyjmuje wyłącznie algorytm sterowania wektorowego SVC, obsługujący samoidentyfikację parametrów silnika (stacjonarne/pełne strojenie) nawet przy mocy 0,75 kW. W porównaniu ze zwykłymi falownikami V/F oferuje bardziej stabilny moment obrotowy przy niskich prędkościach, co pozwala uniknąć problemów takich jak „niemożność poruszania się” lub „wahania prędkości”.

Ujednolicona platforma dla wszystkich zakresów mocy: posiada tę samą przemysłową logikę sterowania, co falowniki średniej i dużej mocy. Obsługuje sterowanie procesami PID, programowanie z wieloma prędkościami (16 prędkości) i podstawowe funkcje PLC, umożliwiając złożone zautomatyzowane procesy nawet przy 0,75 kW, a nie tylko prostą regulację prędkości start-stop.

Konstrukcja zabezpieczająca klasy przemysłowej: Wykorzystując żelazną konstrukcję montowaną na ścianie (typ A/typ M), zapewnia doskonałe odprowadzanie ciepła w porównaniu do miniinwerterów z plastikowymi obudowami, skutecznie przeciwstawiając się kurzowi i zakłóceniom elektromagnetycznym w środowiskach przemysłowych, zapewniając niezawodną ciągłą pracę 24 godziny na dobę, 7 dni w tygodniu.

Komunikacja pełnoportowa, przyszła skalowalność: standardowy interfejs komunikacyjny RS-485 (obsługuje protokół Modbus-RTU), nawet samodzielne urządzenie o mocy 0,75 kW można łatwo podłączyć do systemu monitorowania komputera głównego, a interfejs jest zarezerwowany dla przemysłowych aplikacji Internetu rzeczy (IIoT).

Parametry techniczne produktu

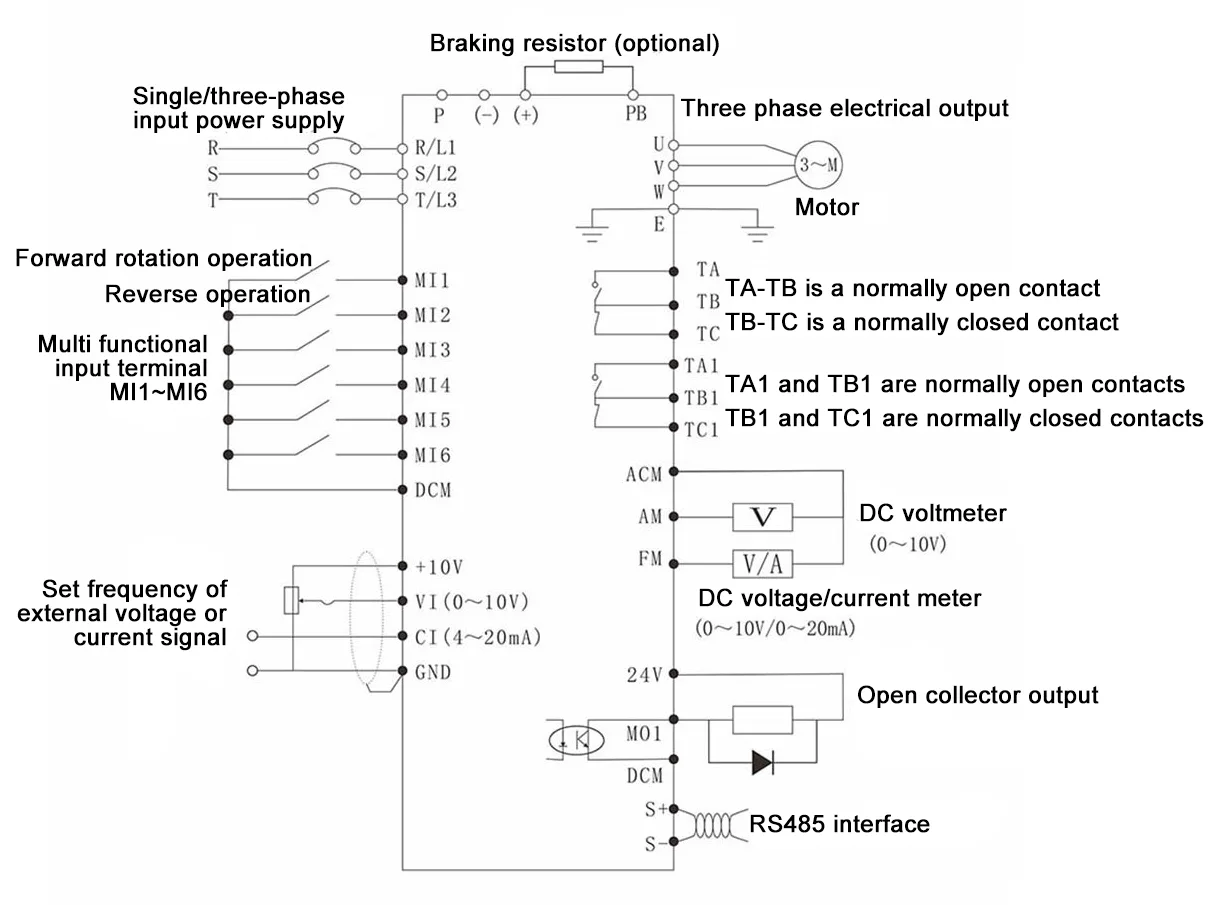

Podstawowy schemat połączeń

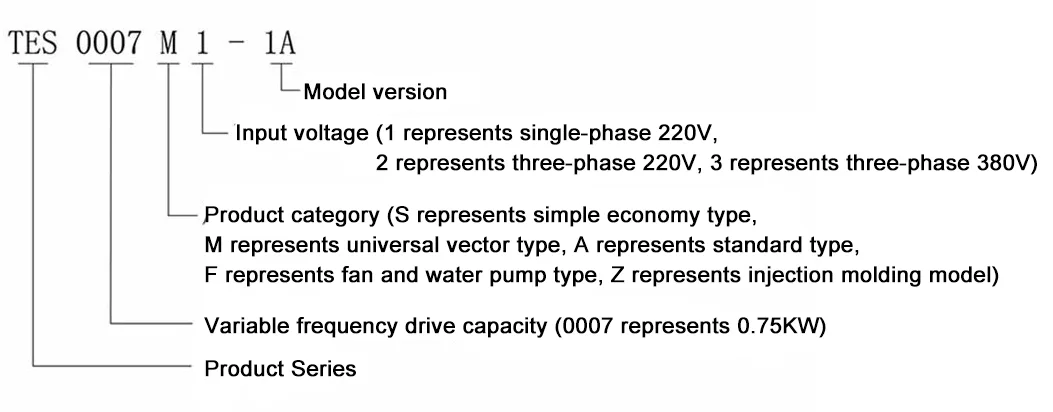

Opis modelu produktu

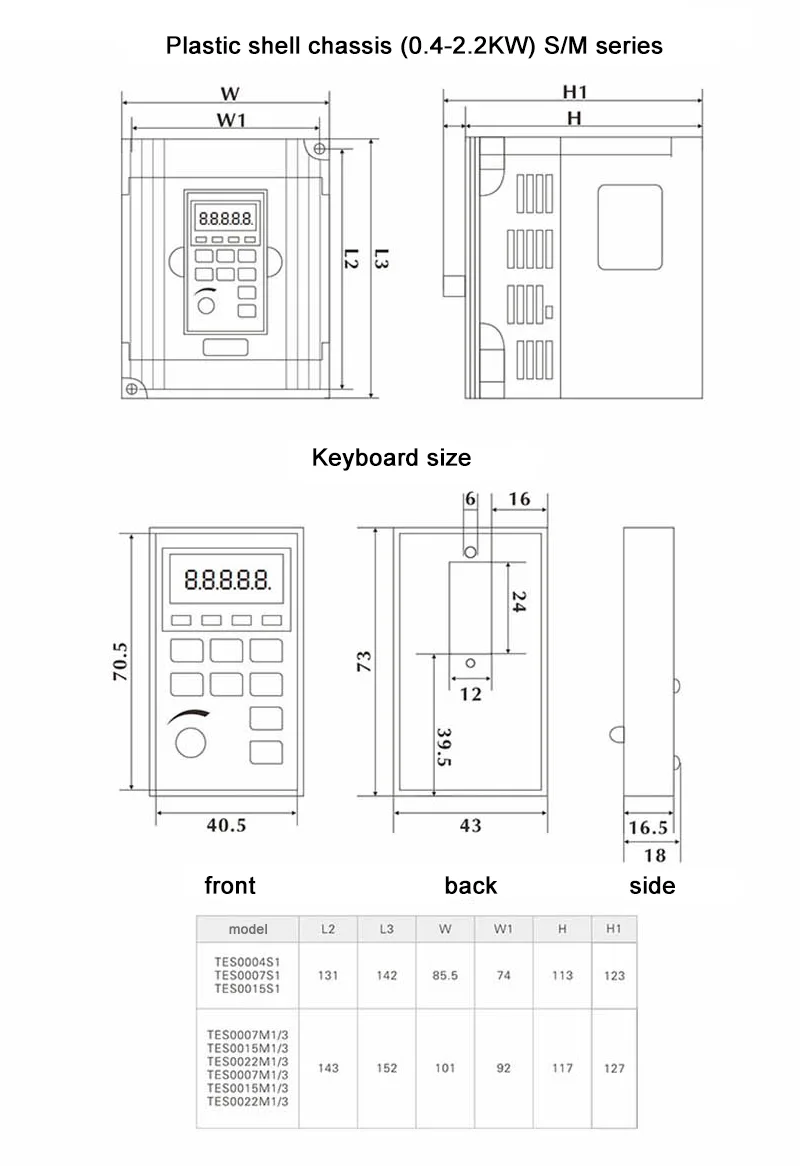

Rysunek zarysu produktu

Branże zastosowań i scenariusze

Przemiennik częstotliwości ogólnego przeznaczenia o mocy 0,75 kW, charakteryzujący się wysokim momentem obrotowym i wysoką niezawodnością, jest szeroko stosowany w następujących dziedzinach:

Maszyny precyzyjne: maszyny do grawerowania CNC, małe szlifierki, maszyny pakujące, miksery.

Urządzenia automatyki: systemy przenośników taśmowych, systemy automatycznego sterowania drzwiami, maszyny drukarskie.

HVAC i zaopatrzenie w wodę: Małe wentylatory centralnej klimatyzacji, sterowanie pompą pomocniczą dla systemów zaopatrzenia w wodę pod stałym ciśnieniem.

Drukowanie i farbowanie tekstyliów: Małe maszyny ciągnące, urządzenia do nawijania (dzięki doskonałym możliwościom kontroli momentu obrotowego).

Instrukcje instalacji i użytkowania

1. Instalacja mechaniczna

Wymagania środowiskowe: Temperatura otoczenia musi być kontrolowana w zakresie od -10°C do +50°C, a wilgotność względna poniżej 90% (bez kondensacji).

Rezerwacja miejsca: W przypadku montażu na ścianie należy zarezerwować co najmniej 100 mm przestrzeni wentylacyjnej nad i pod urządzeniem. Nie blokuj wlotu powietrza.

2. Podłączenie elektryczne

Obwód główny: Podłącz wejście zasilania do zacisków zasilania (R/S/T) i podłącz silnik do zacisków silnika (U/V/W). Odwrotne podłączenie jest surowo zabronione!

Konfiguracja hamowania: Model o mocy 0,75 kW ma zazwyczaj wbudowany moduł hamowania. W celu szybkiego hamowania należy podłączyć zewnętrzny rezystor hamujący (podłączony do zacisków P/+ i PB).

3. Procedura szybkiego debugowania

1). Reset parametrów: Ustaw F0-27 = 3, aby przywrócić ustawienia fabryczne.

2). Ustawianie parametrów silnika: Ustaw F2-01 (Moc) na F2-05 (Prędkość) zgodnie z tabliczką znamionową silnika.

3). Wybierz tryb sterowania: Ustaw F0-01 = 0, aby wybrać sterowanie wektorowe (SVC), lub F0-01 = 2, aby wybrać sterowanie V/F.

4). Identyfikacja parametrów (zalecane): Ustaw F2-11 = 2 (pełne strojenie) lub 1 (strojenie statyczne) i naciśnij przycisk Uruchom, aby umożliwić falownikowi automatyczne nauczenie się parametrów silnika.

5). Test działania: Steruj startem/zatrzymaniem za pomocą przycisku RUN na panelu lub zaciskach zewnętrznych i wyreguluj potencjometr lub przyciski, aby ustawić częstotliwość.

Często zadawane pytania

P1: Czy przetwornica częstotliwości ogólnego przeznaczenia o mocy 0,75 kW może uruchomić się przy dużym obciążeniu?

O: Absolutnie. Przemiennik częstotliwości ogólnego przeznaczenia o mocy 0,75 kW obsługuje sterowanie wektorowe (SVC) z momentem rozruchowym do 150%. W przypadku sprzętu o dużej wytrzymałości, takiego jak mieszalniki lub kruszarki o mocy wyjściowej 0,75 kW, zaleca się ustawienie parametrów z tabliczki znamionowej silnika w grupie F2 i wykonanie identyfikacji parametrów silnika w F2-11, aby uzyskać optymalną wydajność momentu obrotowego przy niskich prędkościach.

P2: Czy ten falownik ma wbudowany rezystor hamowania?

Odp.: Zgodnie ze specyfikacjami technicznymi zawartymi w instrukcji modele o mocy 37 kW i mniejszej (w tym 0,75 kW) mają wbudowaną jednostkę hamującą. Użytkownicy muszą jedynie zakupić zewnętrzny rezystor hamowania i podłączyć go do zacisków P(+) i PB; nie jest wymagana żadna dodatkowa jednostka hamująca, co pozwala zaoszczędzić koszty instalacji.

P3: Jak kontrolować obrót silnika do przodu i do tyłu?

Można nim sterować na kilka sposobów:

Sterowanie za pomocą panelu: Naciśnij bezpośrednio przycisk FWD (do przodu) lub REV (do tyłu) na panelu operacyjnym.

Sterowanie zaciskami: Podłączyć do zacisku MIn za pomocą zewnętrznego przełącznika (F5-00 i F5-01 muszą być ustawione na funkcję do przodu/do tyłu).

Przełączanie parametrów: Ustawienie F0-09 bezpośrednio zmienia polecenie kierunku pracy bez konieczności zmiany okablowania silnika.

P4: Czy przetwornica częstotliwości wytwarza dużo ciepła?

Odp.: Model o mocy 0,75 kW generuje stosunkowo mało ciepła, ale aby zapewnić jego trwałość, należy go zainstalować pionowo z niezakłóconą wentylacją od góry i od dołu. Jeśli temperatura otoczenia przekracza 40°C, zaleca się obniżenie parametrów znamionowych urządzenia lub zainstalowanie wentylatora w celu wymuszonego chłodzenia.
