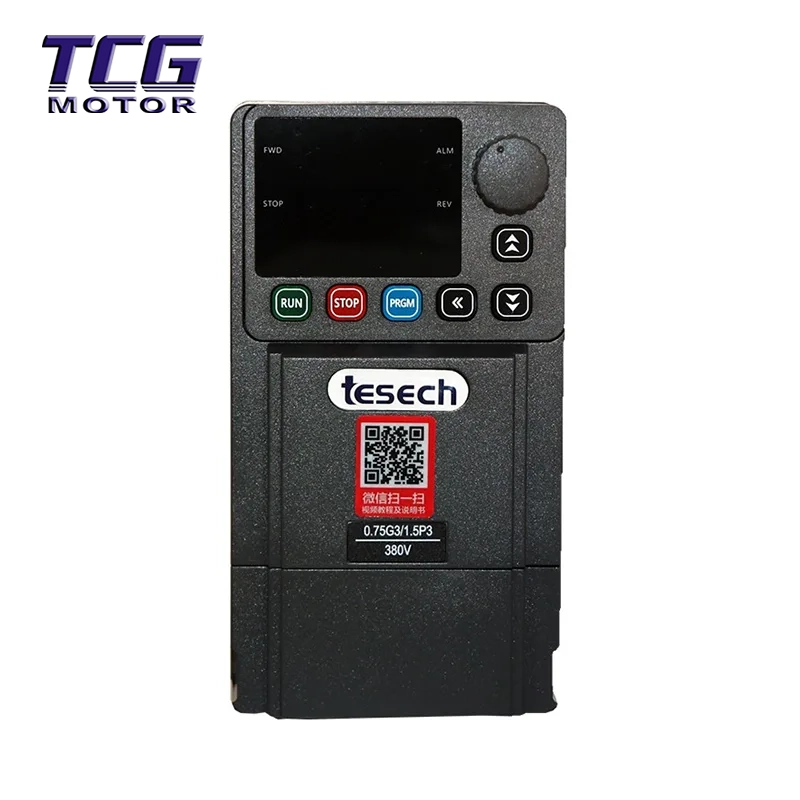

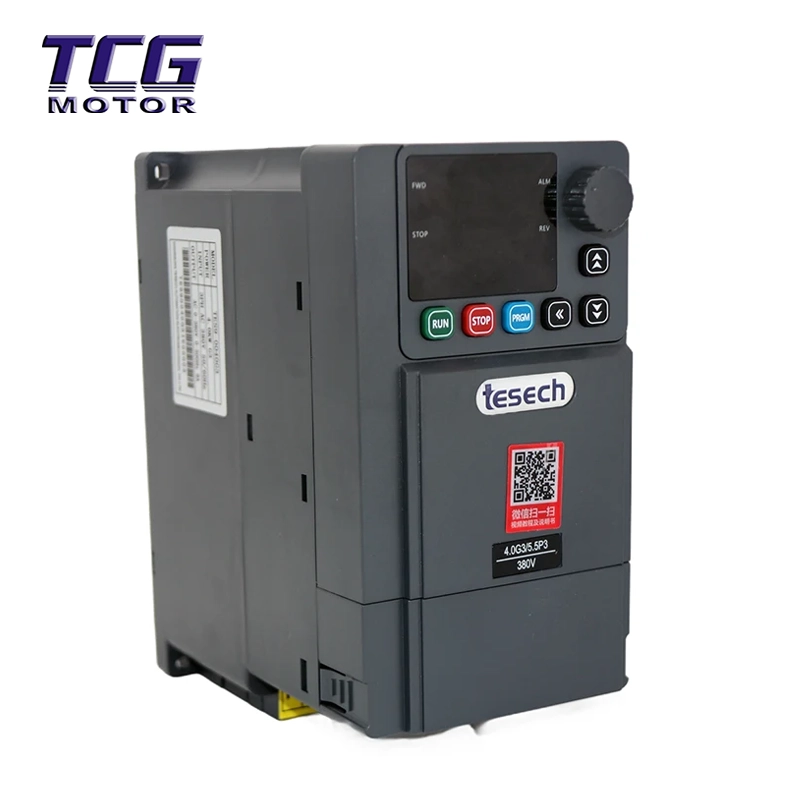

Przemiennik częstotliwości serii 900G

W porównaniu z mniejszymi lub jednofunkcyjnymi przetwornicami częstotliwości, przetwornice częstotliwości serii 900G wyróżniają się możliwością dostosowania do środowiska przemysłowego i wydajnością sterowania:

Pełne pokrycie zakresu mocy dla scenariuszy o dużym obciążeniu: Oferuje różne obudowy od A00 do A12, obejmujące moc wyjściową od 0,75 kW do 630 kW. Zaprojektowany specjalnie do urządzeń przemysłowych wymagających dużej mocy wyjściowej, rozwiązuje problemy wysokiego prądu rozruchowego i trudnego sterowania silnikami dużej mocy.

Sterowanie wektorowe zapewniające wysoki moment obrotowy przy niskich prędkościach: Obsługuje SVC przy przełożeniu prędkości do 1:100, zapewniając 150% znamionowego momentu obrotowego nawet przy 0,5 Hz, zapewniając płynny i pozbawiony wstrząsów rozruch w trudnych warunkach.

Sterowanie wieloma pompami w celu integracji systemu: Wbudowana zaawansowana logika zaopatrzenia w wodę obsługuje tryb sterowania wieloma pompami od 1 do 5, bezpośrednio sterując złożonymi systemami zaopatrzenia w wodę pod stałym ciśnieniem bez potrzeby stosowania dodatkowego sterownika PLC.

Sterowanie wieloma pompami w celu integracji systemu: Wbudowana zaawansowana logika zaopatrzenia w wodę obsługuje tryb sterowania wieloma pompami od 1 do 5, bezpośrednio sterując złożonymi systemami zaopatrzenia w wodę pod stałym ciśnieniem bez potrzeby stosowania dodatkowego sterownika PLC.

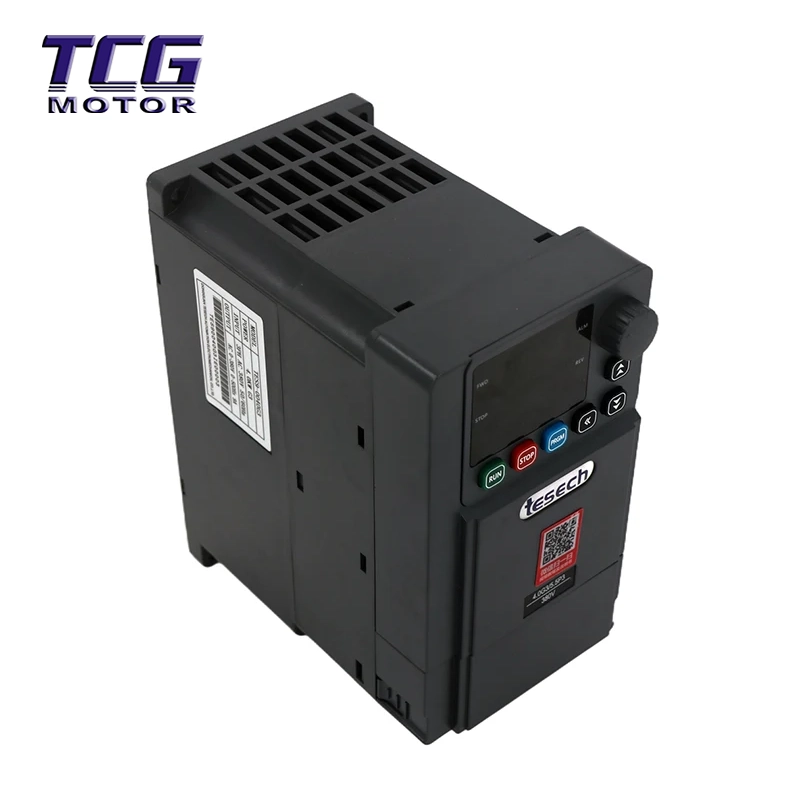

Ochrona i odprowadzanie ciepła klasy przemysłowej: Przetwornica częstotliwości serii 900G ma niezależną konstrukcję kanału powietrznego i stopień ochrony IP20, skutecznie zapobiegając przedostawaniu się kurzu w środowiskach przemysłowych. W połączeniu z inteligentnym wentylatorem sterowanym temperaturą zapewnia stabilną pracę przez dłuższy czas.

Komunikacja z pełnym portem i inteligentna sieć: Standardowa konfiguracja obejmuje protokół komunikacyjny Modbus-RTU i obsługuje interfejs RS485, umożliwiając łatwą integrację z systemami monitorowania komputera głównego w celu wymiany danych w czasie rzeczywistym w automatyce fabryki.

Parametry techniczne produktu

Branże zastosowań i scenariusze

Przemiennik częstotliwości serii 900G, dzięki dużej gęstości mocy i szerokiej logice zastosowań, jest szeroko stosowany w następujących dziedzinach:

Energetyka i Komunalna: Przepompownie wody stałociśnieniowej dużej mocy, oczyszczalnie ścieków, wentylatory wyciągowe.

Produkcja maszyn: Napędy wrzecion obrabiarek CNC, wtryskarki, wytłaczarki, maszyny pakujące.

HVAC: Pompy wody obiegowej centralnej klimatyzacji, wentylatory wież chłodniczych, systemy HVAC.

Energetyka i Górnictwo: Napędy pomocnicze wyciągów kopalnianych, przenośniki taśmowe, sprężarki.

Instrukcje instalacji i użytkowania

1. Instalacja mechaniczna

Instalacja pionowa: Należy zainstalować pionowo na płaskiej metalowej powierzchni, zapewniając niezakłócony przepływ powietrza i odprowadzanie ciepła.

Przestrzeń odprowadzająca ciepło: Należy zapewnić wystarczającą przestrzeń w pionie powyżej i poniżej (A≥10mm, B≥200mm dla 0,75-22KW). Blokowanie wlotu powietrza jest surowo zabronione.

Wymagania środowiskowe: Temperatura otoczenia musi mieścić się w przedziale od -10°C do +40°C (wymagane jest obniżenie wartości znamionowych powyżej 40°C). W przypadku wysokości przekraczających 1000 metrów wymagane jest obniżenie wartości znamionowych.

2. Połączenia elektryczne

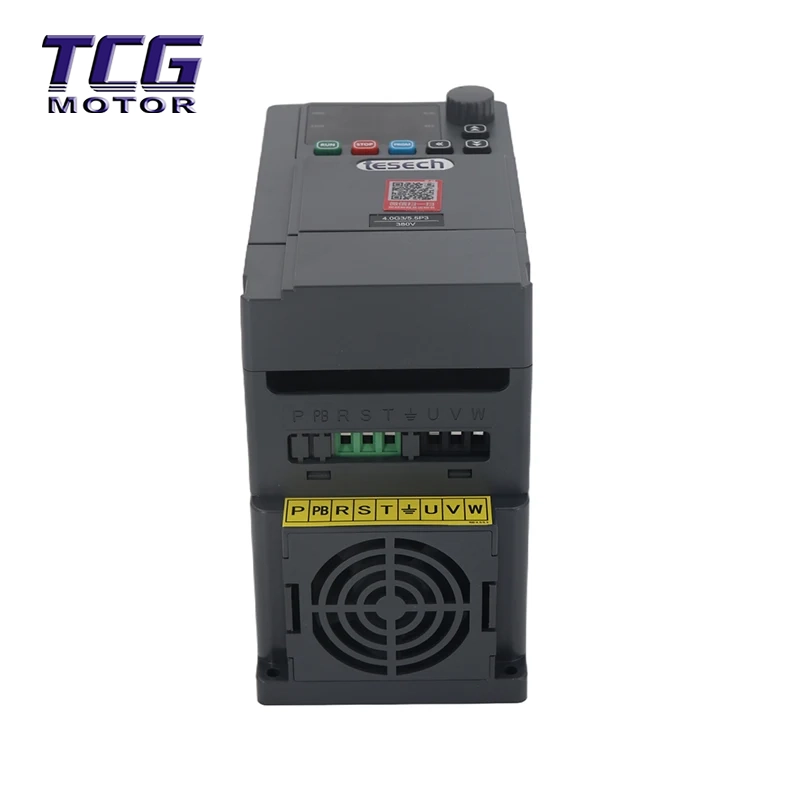

Obwód główny: R/S/T podłącza się do zasilania trójfazowego, U/V/W łączy się z silnikiem. Odwracanie połączeń jest surowo zabronione!

Jednostka hamująca: 0,75 kW ~ 5,5 kW ma wbudowaną jednostkę hamującą i wymaga zewnętrznego rezystora hamującego (podłączonego do zacisku +/PB); 7,5 kW i więcej wymagają zewnętrznego modułu hamującego.

Uziemienie: Zacisk PE musi być solidnie uziemiony, a rezystancja uziemienia musi być zgodna z lokalnymi przepisami.

3. Procedura szybkiego debugowania

1). Reset parametrów: Ustaw F0-24 = 1, aby przywrócić ustawienia fabryczne.

2). Parametry silnika: Ustaw F8-00 (Moc) na F8-04 (Prędkość) zgodnie z tabliczką znamionową.

3). Identyfikacja parametrów: Ustaw F8-07, aby przeprowadzić identyfikację statyczną lub dynamiczną (wymaganą do sterowania wektorowego w celu uzyskania optymalnego momentu obrotowego).

4). Sterowanie działaniem: Ustaw F0-00, aby wybrać kanał operacyjny (0: Panel, 1: Terminal, 2: Komunikacja).

5). Wartość zadana częstotliwości: Ustaw F0-01, aby wybrać źródło częstotliwości.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy przemiennikiem częstotliwości serii 900G a poprzednim modelem mini (900M)?

Odp.: TES 900G to falownik ogólnego przeznaczenia o szerszym zakresie mocy (do 630 kW), bogatszych portach we/wy (5 kanałów DI, 2 kanały AI) i dużej wydajności sterowania wektorowego, dzięki czemu nadaje się do złożonych scenariuszy sterowania przemysłowego. Z drugiej strony model mini 900M jest zwykle przeznaczony do prostych zastosowań o niskim poborze mocy (<2,2 kW) i ma mniej portów.

P2: Czy przemiennik częstotliwości serii 900G obsługuje sterowanie zaopatrzeniem w wodę przez wiele pomp?

O: Tak. Seria 900G ma wbudowaną kompleksową logikę PID. Ustawiając parametry F0-26 i F5, można uzyskać sterowanie wieloma pompami od 1 do 5, w tym różne tryby, takie jak „jedna w użyciu, jedna w trybie gotowości”, „sterowanie master-slave” i „sterowanie synchroniczne”, co pozwala na budowanie złożonych systemów zaopatrzenia w wodę bez zewnętrznego sterownika.

P3: Co to jest kontrola SVC? Dlaczego konieczna jest identyfikacja parametrów?

Odp.: SVC (bezczujnikowe sterowanie wektorowe prędkości) umożliwia falownikowi precyzyjne sterowanie momentem obrotowym silnika nawet bez enkodera. Identyfikacja parametrów silnika (F8-07) umożliwia falownikowi „uczenie się” wewnętrznych parametrów silnika (takich jak rezystancja i indukcyjność), uzyskując w ten sposób niską częstotliwość i wysoki moment obrotowy (0,5 Hz/150%). Bez identyfikacji falownik będzie działał tylko w normalnym trybie V/F, zmniejszając jego obciążalność.

P4: Co powinienem zrobić, jeśli na panelu wyświetli się komunikat „Err14”, wskazujący, że moduł się przegrzewa?

Odp.: „Err14” wskazuje, że temperatura modułu inwertera jest zbyt wysoka. Proszę sprawdzić: 1. Czy ładunek nie jest zbyt ciężki lub czy był zamknięty przez długi czas? 2. Czy wentylator chłodzący jest uszkodzony lub czy kanał powietrzny jest zablokowany przez kurz? 3. Czy temperatura otoczenia przekracza 40°C (wymaga obniżenia parametrów znamionowych lub lepszej wentylacji)? 4. Czy częstotliwość nośna F0-13 nie jest ustawiona zbyt wysoko (częstotliwość nośną można odpowiednio zmniejszyć, aby zmniejszyć wydzielanie ciepła)?

P5: Jak przedłużyć żywotność falownika w trudnych warunkach?

Odp.: Zaleca się regularne czyszczenie wentylatora chłodzącego i kanału powietrznego z kurzu (co 6-12 miesięcy); w środowiskach o dużym zapyleniu (stopień zanieczyszczenia > 2) przetwornicę częstotliwości należy zamontować w szafie ochronnej o stopniu ochrony IP54 lub wyższym; w przypadku przechowywania przez dłuższy okres (ponad 1 rok) przed użyciem należy przeprowadzić proces starzenia przed naładowaniem zgodnie z instrukcją obsługi.
