W porównaniu ze zwykłymi przetwornicami częstotliwości ogólnego przeznaczenia dostępnymi na rynku, przetwornice częstotliwości serii 900E przewyższają precyzją sterowania i inteligentnymi funkcjami:
Sterowanie w dwóch trybach, doskonała wydajność: Obsługuje wyłącznie bezczujnikowe sterowanie wektorowe (SVC) dla silników synchronicznych, zapewniając duży moment rozruchowy nawet przy niskich prędkościach, z precyzją sterowania znacznie przewyższającą tradycyjne przetwornice częstotliwości sterujące V/F.
Inteligentne strojenie, dopasowanie jednym kliknięciem: Wyposażony w funkcję samodetekcji parametrów silnika (identyfikacja statyczna/dynamiczna), przetwornica częstotliwości automatycznie identyfikuje parametry silnika, eliminując potrzebę żmudnych ręcznych obliczeń i zapewniając, że układ napędowy jest zawsze w optymalnym stanie dopasowania.
Wbudowane źródło wody pod stałym ciśnieniem PID: Nie jest wymagany zewnętrzny sterownik; wbudowana kompleksowa logika PID bezpośrednio umożliwia funkcje uśpienia, wybudzenia i zabezpieczenia przed niedoborem wody w systemach zaopatrzenia w wodę o stałym ciśnieniu, znacznie zmniejszając koszty systemu.
Przyjazne dla użytkownika interaktywne doświadczenie: Wyposażony w wielofunkcyjny panel operacyjny LED, obsługujący monitorowanie w czasie rzeczywistym wielu parametrów, takich jak częstotliwość, napięcie, prąd i moc, oraz wyposażony w funkcję automatycznego przełączania parametrów, co ułatwia obsługę i konserwację.
Kompleksowa ochrona bezpieczeństwa: Wyposażona w ponad 20 funkcji wykrywania usterek, w tym ochronę jednostki falownika, zabezpieczenie przed przetężeniem, przepięciem, zbyt niskim napięciem, utratą fazy, przegrzaniem i zwarciem do masy, zapewniając bezpieczeństwo sprzętu i personelu.
|
Przedmiot |
Specyfikacja |
|
Moc wejściowa |
Trójfazowe 380 V ~ 480 V (50/60 Hz) |
|
Tryb sterowania |
Sterowanie V/F, bezczujnikowe sterowanie wektorowe dla silnika synchronicznego (FMSVC) |
|
Ustawienie częstotliwości |
Górny limit: 500,0 Hz / Dolny limit: 0,0 Hz (regulowany) |
|
Częstotliwość nośna |
1,0 kHz ~ 16,0 kHz (automatyczna regulacja w zależności od temperatury) |
|
Zakres prędkości |
1:100 (w trybie SVC) |
|
Przeciążalność |
150% prądu znamionowego (60 s) |
|
Klasa ochrony |
IP20 (wymagane środowisko instalacyjne) |

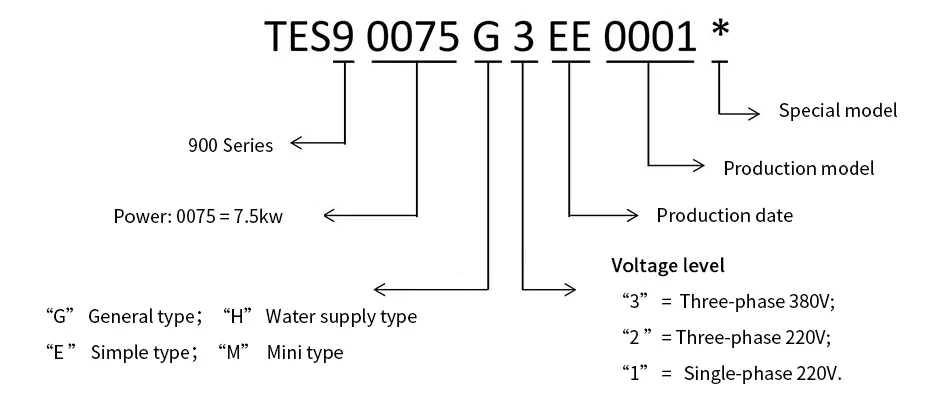

Nazwy przetwornic częstotliwości serii 900 opierają się na następujących zasadach:
| 900M Mini, wejście jednofazowe: 200 ~ 240 V ± 10%, wejście trójfazowe: 380 ~ 480 V ± 10%, 50/60 Hz | ||||
| Model przetwornicy częstotliwości | Dostosowany silnik | Znamionowy prąd wyjściowy A | Numer referencyjny wyglądu | |
| KW | HP | |||
| 900-0007M1 | 0.75 | 1 | 4 | A00M |
| 900-0015M1 | 1.5 | 2 | 7 | A00M |
| 900-0007M3 | 0.75 | 1 | 2.5 | A00M |
| 900-0015M3 | 1.5 | 2 | 3.7 | A00M |
| 900-0022M3 | 2.2 | 3 | 5.1 | A00M |
| Wejście jednofazowe: 200 ~ 240 V ± 10%, 50/60 Hz | ||||
| Model przetwornicy częstotliwości | Dostosowany silnik | Znamionowy prąd wyjściowy A | Numer referencyjny wyglądu | |
| KW | HP | |||
| 900-0007G1 | 0.75 | 1 | 4 | A00 |
| 900-0015G1 | 1.5 | 2 | 7 | A00 |
| 900-0022G1 | 2.2 | 3 | 10 | A00 |
| 900-0040G1 | 4.0 | 5 | 18 | A01 |
| Wejście trójfazowe: 380 ~ 480 V ± 10%, 50/60 Hz | ||||
| Model przetwornicy częstotliwości | Dostosowany silnik | Znamionowy prąd wyjściowy A | Numer referencyjny wyglądu | |
| KW | HP | |||
| 900-0007G3 | 0.75 | 1 | 2.5 | A00 |
| 900-0015G3 | 1.5 | 2 | 3.7 | A00 |
| 900-0022G3 | 2.2 | 3 | 5.1 | A00 |
| 900-0030G3 | 3.0 | 4 | 7.0 | A00 |
| 900-0040G3 | 4.0 | 5 | 9.0 | A01 |
| 900-0055G3 | 5.5 | 7.5 | 13 | A01 |
| 900-0075G3 | 7.5 | 10 | 17 | A02 |
| 900-0110G3 | 11 | 15 | 25 | A02 |
| 900-0150G3 | 15 | 20 | 32 | A03 |
| 900-0185G3 | 18.5 | 25 | 38 | A03 |
| 900-0220G3 | 22 | 30 | 45 | A04 |
| 900-0300G3 | 30 | 40 | 60 | A04 |
| 900-0370G3 | 37 | 50 | 75 | A05 |
| 900-0450G3 | 45 | 60 | 90 | A05 |
| 900-0550G3 | 55 | 70 | 110 | A06 |
| 900-0750G3 | 75 | 100 | 150 | A07 |
| 900-0930G3 | 93 | 125 | 170 | A07 |
| 900-1100G3 | 110 | 150 | 210 | A08 |
| 900-1320G3 | 132 | 175 | 250 | A08 |
| 900-1600G3 | 160 | 210 | 300 | A09 |
| 900-1850G3 | 185 | 245 | 340 | A09 |
| 900-2000G3 | 200 | 260 | 380 | A09 |
| 900-2200G3 | 220 | 300 | 415 | A09 |
| 900-2500G3 | 250 | 350 | 470 | A10 |
| 900-2800G3 | 280 | 370 | 520 | A10 |
| 900-3150G3 | 315 | 400 | 600 | A10 |
| 900-3550G3 | 355 | 420 | 650 | A11 |
| 900-4000G3 | 400 | 530 | 725 | A11 |
| 900-4500G3 | 450 | 595 | 820 | A11 |
| 900-5000G3 | 500 | 595 | 980 | A11 |
| 900-5600G3 | 560 | 740 | 1080 | A12 |
| 900-6300G3 | 630 | 830 | 1200 | A12 |

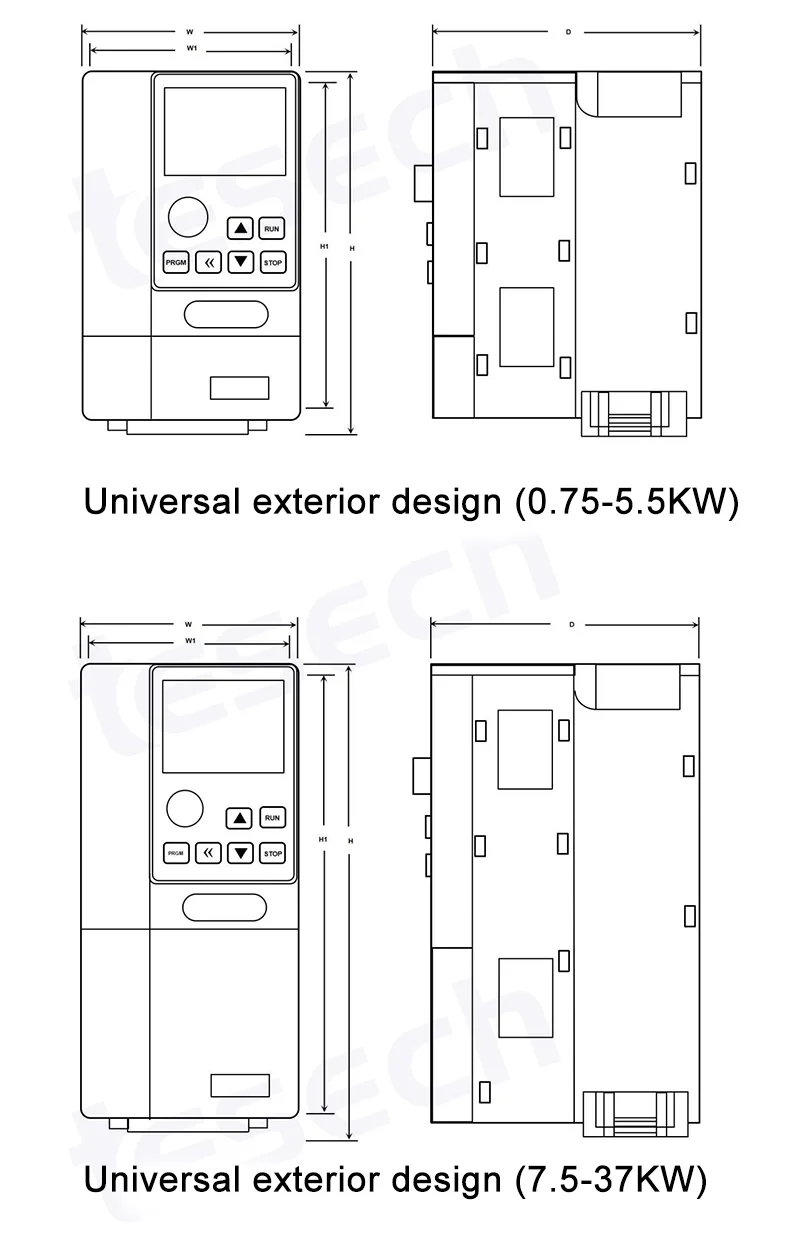

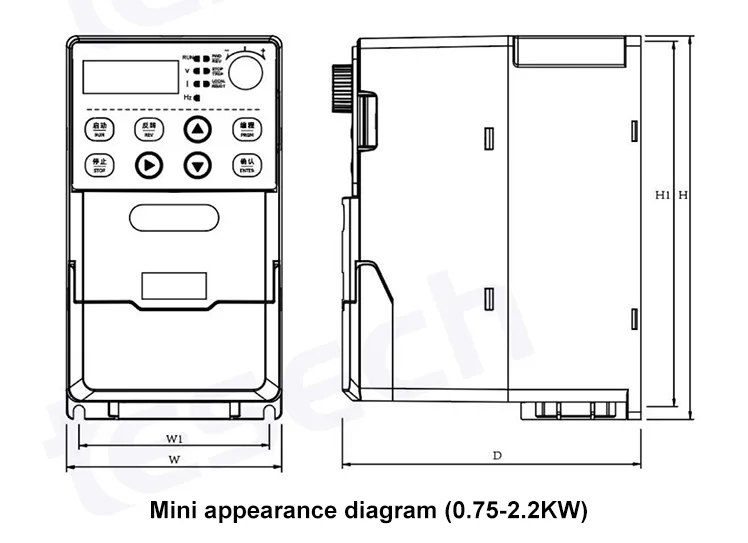

| Numer referencyjny | Moc | Wymiary (mm) | Rozmiar montażowy (mm) | Otwór | |||
| H | W | D | H1 | W1 | |||
| A00M | 0,75 ~ 1,5 kW/220 V 0,75 ~ 2,2 kW/380 V |
153 | 86 | 123 | 143 | 76 | 4,5 mm |
| A00 | 0,75 ~ 2,2 kW/220 V 0,75 ~ 2,2 kW/380 V |
170 | 86 | 141 | 157 | 75 | 5mm |
| A01 | 4,0 ~ 5,5 kW/380 V 4,0/220 V |
188 | 96 | 171 | 176 | 83.6 | 5mm |
| A02 | 7,5 ~ 11 kW | 228 | 114 | 192 | 214.5 | 98.7 | 5mm |
| A03 | 15 ~ 18,5 kW | 290 | 160 | 182 | 269 | 143 | 6,5 mm |
| A04 | 22 ~ 30 kW | 328 | 193 | 217 | 305 | 172 | 8,5 mm |
| A05 | 37 ~ 45 kW* | 344 | 228 | 223 | 324 | 206 | 8,5 mm |
| A06 | 45 ~ 55 kW | 490 | 327.5 | 238 | 459 | 202.5 | 10mm |
| A07 | 75 ~ 93 kW | 526 | 300 | 304 | 504 | 200 | 9mm |
| A08 | 110 ~ 132 kW | 690 | 370 | 360 | 636.5 | 232 | 10mm |
| A09 | 160 ~ 220 kW | 720 | 410 | 360 | 690 | 330 | 10mm |
| A10 | 250 ~ 315 kW | 1060 | 650 | 392.5 | 1030 | 420 | 12mm |
| A11 | 355 ~ 500 kW | 1361.5 | 818 | 404.5 | 1280 | 520 | 16mm |
| A12 | 560 ~ 630 kW | 1330 | 786 | 410 | 1295 | 500 | 16mm |
Przemiennik częstotliwości serii 900E, dzięki szerokiemu zakresowi mocy i dużej wydajności sterowania, jest szeroko stosowany w następujących dziedzinach:
Zaopatrzenie w wodę i HVAC: Instalacje zaopatrzenia w wodę pod stałym ciśnieniem, pompy wody do centralnej klimatyzacji, wentylatory wież chłodniczych.
Produkcja przemysłowa: obrabiarki CNC, maszyny tekstylne, sprzęt drukarski i pakujący, maszyny do tworzyw sztucznych.
Transport materiału: Przenośniki taśmowe, windy, mieszalniki.
Zastosowania specjalne: Ze względu na obsługę sterowania silnikiem synchronicznym, szczególnie nadaje się do scenariuszy napędów silników synchronicznych z magnesami trwałymi, gdzie wydajność energetyczna i rozmiar są krytyczne.
Wymagania środowiskowe: Temperatura otoczenia instalacji powinna wynosić od -10°C do +50°C, wilgotność względna mniejsza niż 90% (bez kondensacji) i powinna być wolna od gazów korozyjnych i przewodzącego pyłu.
Wymagania dotyczące miejsca: Aby zapewnić odprowadzanie ciepła, należy zarezerwować wystarczającą przestrzeń nad i pod falownikiem (zalecane 10 cm powyżej i 10 cm poniżej), a po obu stronach należy pozostawić szczeliny wentylacyjne o wielkości co najmniej 5 cm.
Obwód główny: Podłącz zaciski wejściowe (R/S/T) do trójfazowego źródła zasilania, a zaciski wyjściowe (U/V/W) do silnika. Surowo zabrania się omyłkowego podłączania przewodu zasilającego do zacisków wyjściowych.
Obwód sterujący: Obsługuje wiele wejść sygnałowych, w tym sygnały analogowe 0-10 V (AI1), potencjometry i zewnętrzne sygnały przełączające (DI1/DI2).
Uziemienie: Zacisk PE falownika musi być solidnie uziemiony.
1). Reset parametrów: Ustaw F0-31 = 1, aby przywrócić ustawienia fabryczne.
2). Parametry silnika: Ustaw F0-00 (Moc), F0-01 (Napięcie), F0-02 (Prąd), F0-03 (Częstotliwość) i F0-04 (Prędkość) zgodnie z tabliczką znamionową silnika.
3). Tryb sterowania: Ustaw F3-00 = 2, aby wybrać sterowanie wektorowe silnikiem synchronicznym (w razie potrzeby tryb SVC).
4). Identyfikacja parametrów: Ustaw F0-06, aby przeprowadzić statyczną lub dynamiczną identyfikację parametrów (w przypadku sterowania wektorowego).
5). Polecenie uruchomienia: Ustaw F0-19, aby wybrać kanał roboczy (panel/terminal), i F0-20, aby wybrać źródło częstotliwości.
o Jednostka główna falownika TES 900E × 1

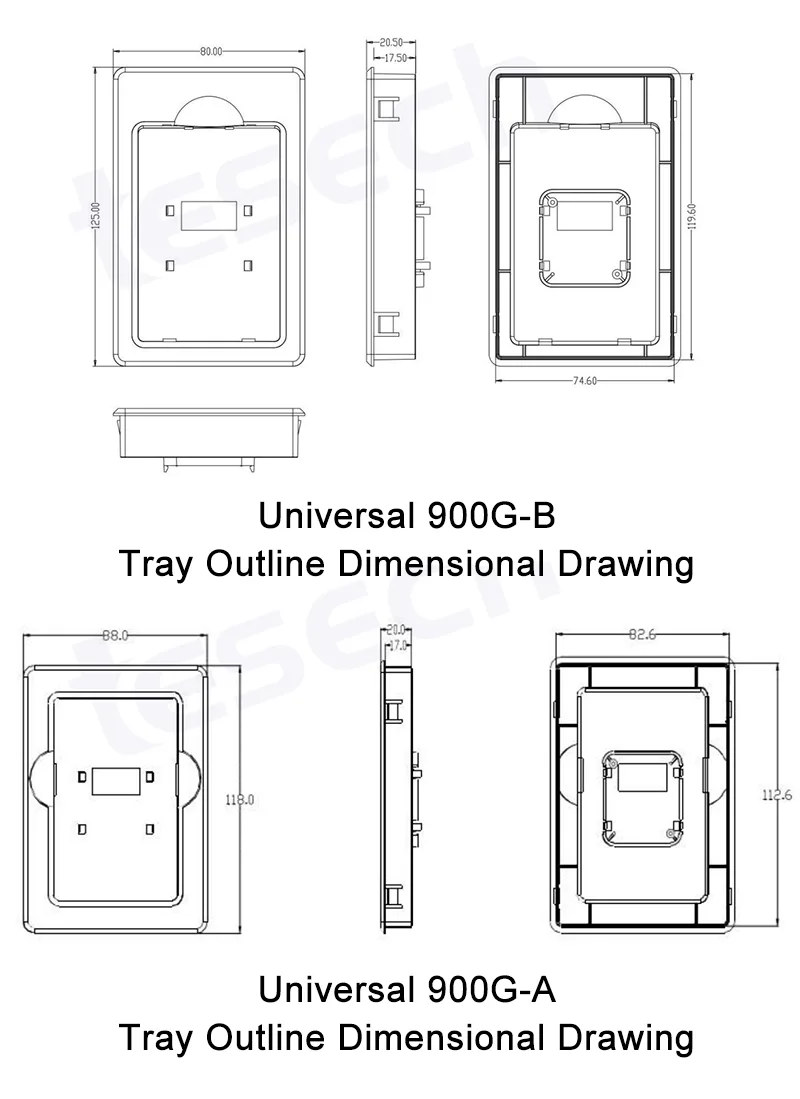

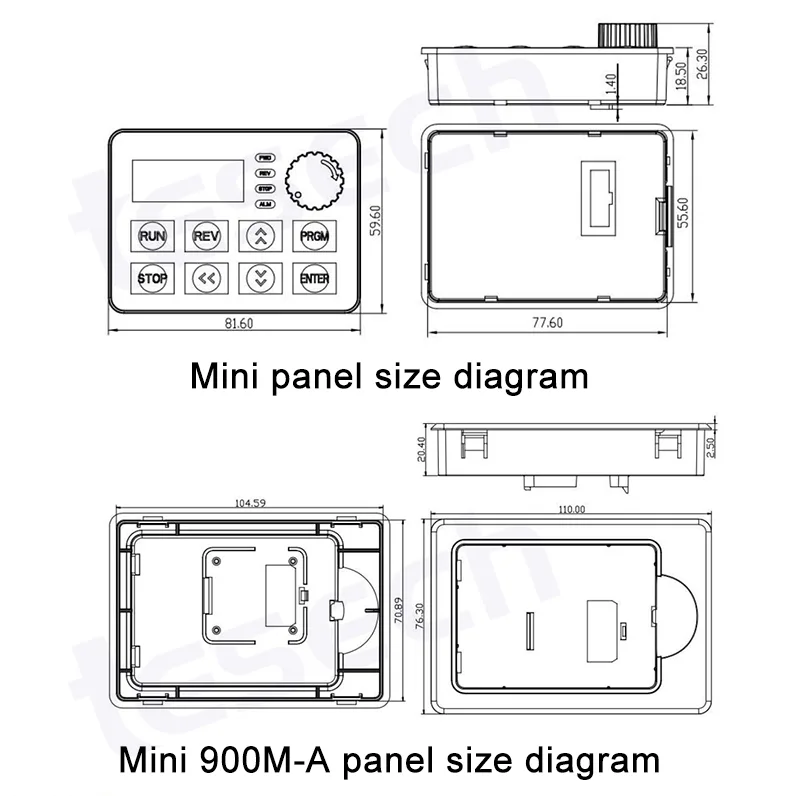

o Panel sterowania naścienny (wraz z kablem połączeniowym) × 1
o Instrukcja obsługi (w tym karta gwarancyjna) × 1
o Akcesoria instalacyjne (śruby/podkładki) × 1 zestaw
o Wysyłka w ciągu 48 godzin od złożenia zamówienia (jeśli produkt jest dostępny).
o Zapewniona profesjonalna usługa śledzenia logistyki.
Sposób pakowania: Do pakowania stosuje się torby antystatyczne + twarde pudełka kartonowe, a do kartonu zewnętrznego stosuje się pudełka z tektury falistej o wysokiej wytrzymałości, aby zapewnić bezpieczny transport.
Czas wysyłki: Produkty standardowe zostaną wysłane w uzgodnionym terminie; spersonalizowane produkty zostaną dostarczone w uzgodnionych dniach roboczych.
Kanały logistyczne: obsługiwane są usługi DHL, FedEx, UPS i frachtu morskiego/lotniczego.
P1: Czy TES 900E może napędzać silnik synchroniczny z magnesami trwałymi?
O: Tak. Przemiennik częstotliwości serii 900E obsługuje bezczujnikowe sterowanie wektorowe (tryb SVC) dla silników synchronicznych. Po ustawieniu F3-00 na 2, w połączeniu z funkcją identyfikacji parametrów F0-06, może doskonale napędzać silnik synchroniczny z magnesami trwałymi, zapewniając wysoką wydajność i wydajność sterowania wysokim momentem obrotowym.
P2: Co powinienem zrobić, jeśli na panelu wyświetla się błąd zabezpieczenia modułu inwertera „Er01”?
Odp.: „Er01” jest zwykle spowodowany zwarciem wyjścia, uziemieniem lub przegrzaniem modułu. Sprawdź, czy izolacja silnika jest dobra i czy przewód wyjściowy nie jest uszkodzony; sprawdzić, czy kanał powietrzny falownika jest zablokowany i czy wentylator działa normalnie; jeżeli alarm nie ustąpi po usunięciu usterek zewnętrznych, należy skontaktować się z działem pomocy technicznej w celu sprawdzenia płyty napędowej lub modułu inwertera.
P3: Jak uzyskać funkcję dostarczania wody pod stałym ciśnieniem?
Odp.: Przemiennik częstotliwości serii 900E ma wbudowaną wydajną funkcję PID. Wystarczy podłączyć sygnał czujnika ciśnienia do zacisku AI1, ustawić F1-00, aby wybrać wartość zadaną PID, i F1-02, aby wybrać źródło sprzężenia zwrotnego PID jako AI1. Następnie ustaw docelową wartość ciśnienia dla F1-01 zgodnie z wymaganiami sieci rurociągów.
P4: Czy przetwornica częstotliwości wymaga regularnej konserwacji?
O: Tak. Zaleca się przeprowadzać przeglądy co 6-12 miesięcy. Skoncentruj się na oczyszczeniu kurzu z wentylatora chłodzącego i kanałów powietrznych, sprawdzeniu poluzowanych śrub wewnętrznych i sprawdzeniu zacisków przewodów pod kątem oznak przepalenia. W przypadku przechowywania przez dłuższy okres (ponad 1 rok) przed użyciem należy przeprowadzić proces starzenia przed naładowaniem zgodnie z instrukcją obsługi.
