Przetwornica częstotliwości ogólnego przeznaczenia o mocy 5,5 kW

W porównaniu z modelem o niższej mocy, przetwornica częstotliwości ogólnego przeznaczenia o mocy 5,5 kW charakteryzuje się kompleksowymi ulepszeniami w zakresie struktury rozpraszania ciepła, odporności na przeciążenia i interfejsów zacisków. Z łatwością radzi sobie z rozruchem pod dużym obciążeniem i w trudnych warunkach przemysłowych, co czyni go idealnym rdzeniem do poprawy wydajności produkcji i osiągnięcia oszczędności energii.

Sterowanie wektorowe dużym obciążeniem, bezproblemowe przeciążenie: Obsługuje 150% dużej przeciążalności (60 sekund), doskonale dopasowując się do wymagań wysokiego momentu obrotowego silnika 5,5 kW przy uruchomieniu. Niezależnie od tego, czy uruchamiasz mieszalnik po zablokowaniu materiału, czy uruchamiasz podnośnik pod pełnym obciążeniem, zapewnia on duży moment rozruchowy, całkowicie rozwiązując problem wyłączania się z powodu niewystarczającej mocy.

Konstrukcja klasy przemysłowej, ulepszone odprowadzanie ciepła: Wykorzystując zoptymalizowaną konstrukcję niezależnego przepływu powietrza i wzmocniony radiator, aby zająć się ciepłem generowanym przez moc wyjściową 5,5 kW, skutecznie izoluje kurz i komponenty elektroniczne, zapobiegając alarmom przegrzania spowodowanym słabym rozpraszaniem ciepła i zapewniając stabilną, ciągłą pracę 24 godziny na dobę, 7 dni w tygodniu w środowiskach o wysokiej temperaturze.

W pełni funkcjonalna rozbudowa i wysoka integracja: Standardowy interfejs komunikacyjny RS-485 (protokół Modbus-RTU), obsługujący sterowanie cyklem wielu pomp, zasilanie wodą pod stałym ciśnieniem PID i łatwe programowanie PLC. Model o mocy 5,5 kW ma bogatszą konfigurację portów we/wy, co eliminuje potrzebę zakupu dodatkowego kontrolera w celu bezpośredniego budowania złożonych zautomatyzowanych systemów sterowania.

Wbudowany moduł hamujący zapewniający szybką reakcję: Modele o mocy 5,5 kW i mniejszej mają wbudowany moduł hamujący (wymaga zewnętrznego rezystora). W przypadku maszyn wymagających szybkiego wyłączania lub częstych obrotów do przodu i do tyłu skutecznie tłumi wzrost napięcia pompy i zapobiega awariom falownika.

Parametry techniczne produktu

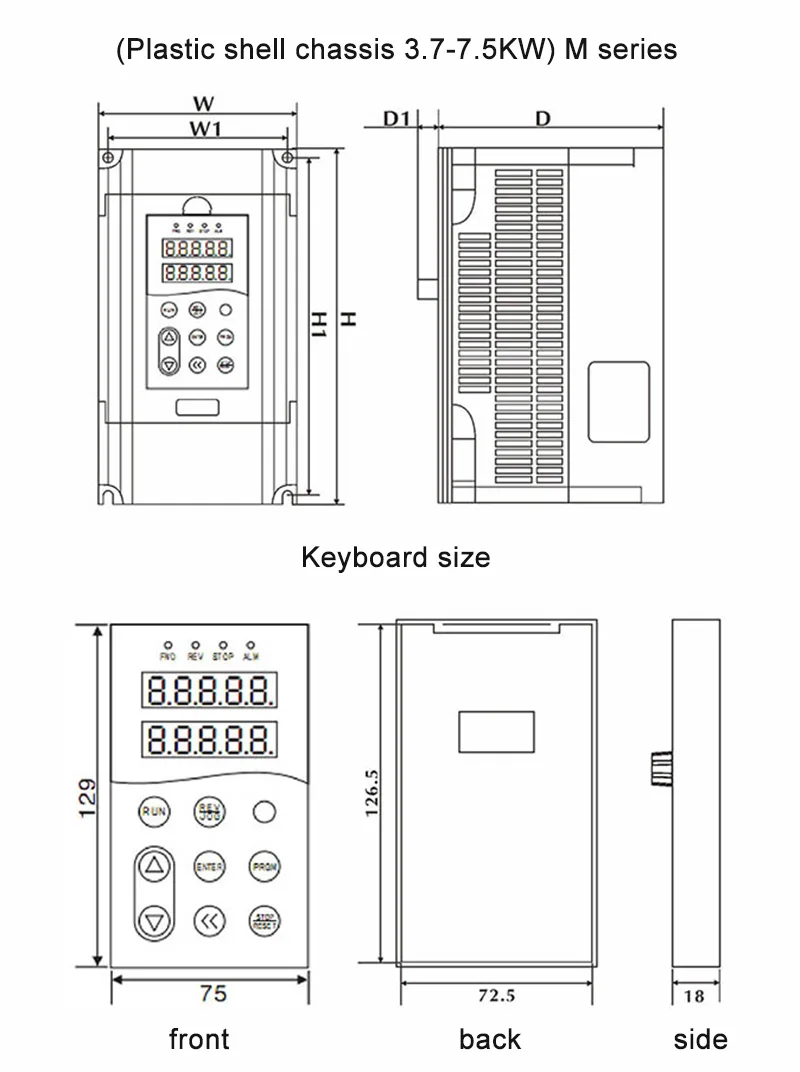

Tabela specyfikacji podwozia systemowego o mocy 3,7–7,5 kW

Branże zastosowań i scenariusze

Przemiennik częstotliwości ogólnego przeznaczenia o mocy 5,5 kW, charakteryzujący się dużą mocą i wysoką niezawodnością, jest szeroko stosowany w następujących średnich gałęziach przemysłu:

Kontrola płynów: Średnie i duże systemy zaopatrzenia w wodę pod stałym ciśnieniem, pompy wody obiegowej centralnej klimatyzacji, wentylatory wież chłodniczych.

Produkcja maszyn: Napędy wrzecion obrabiarek CNC, wtryskarki, wytłaczarki, maszyny tekstylne.

Transport materiału: Przenośniki taśmowe, windy, mieszalniki, kruszarki.

Urządzenia ochrony środowiska: Aeratory do oczyszczania ścieków, maszyny odwadniające.

Środki ostrożności

Surowo zabraniaj wspólnego uziemiania: Absolutnie unikaj dzielenia elektrody uziemiającej z dużymi urządzeniami elektrycznymi, takimi jak spawarki i maszyny energetyczne. Przewód uziemiający powinien być możliwie gruby i krótki.

Transmisja długoliniowa: Jeżeli odległość pomiędzy przetwornicą częstotliwości a silnikiem przekracza 50 metrów, należy zmniejszyć częstotliwość nośną (F0-15) lub zainstalować dławik wyjściowy, aby zapobiec uszkodzeniu izolacji silnika.

Ochrona przed kurzem: Chociaż model 5,5 kW dobrze odprowadza ciepło, w środowiskach o dużym zapyleniu (takich jak zakłady tekstylne i zakłady przetwórstwa drewna) zaleca się zainstalowanie siatki ochronnej lub zainstalowanie jej w oddzielnej szafce elektrycznej.

Często zadawane pytania

P1: Czy przetwornica częstotliwości o mocy 5,5 kW może napędzać silnik o mocy 7,5 kW?

Odp.: Niezalecane. Przetwornica częstotliwości TES-390 o mocy 5,5 kW ma znamionowy prąd wyjściowy 25 A, podczas gdy prąd znamionowy silnika o mocy 7,5 kW wynosi zazwyczaj około 15 A–17 A (w zależności od napięcia). Chociaż prądy wydają się zgodne, margines mocy falownika jest obliczony dla silnika o mocy 5,5 kW. Zmuszenie silnika o mocy 7,5 kW do napędzania może łatwo spowodować, że falownik uruchomi swoje **zabezpieczenie nadprądowe (OC) lub przeciążeniowe (OL)** podczas rozruchu lub pracy przy dużym obciążeniu. Należy zawsze przestrzegać zasady doboru „moc falownika ≥ moc silnika”.

P2: Czy model 5,5 kW wymaga zewnętrznego rezystora hamowania?

Odp.: Jeśli Twój sprzęt nie wymaga szybkiego zatrzymania ani potencjalnych obciążeń energetycznych (takich jak wciągniki), rezystor hamowania zwykle nie jest potrzebny. Jeśli jednak urządzenie ma dużą bezwładność, wymaga krótkiego czasu zatrzymania lub wymaga sprzężenia zwrotnego energii, należy podłączyć rezystor hamowania; w przeciwnym razie falownik zgłosi błąd **przepięcia (OV)**.

P3: Jakie są różnice w rozpraszaniu ciepła między modelami o mocy 5,5 kW i 0,75 kW?

Odp.: Model o mocy 0,75 kW opiera się głównie na naturalnej konwekcji w celu odprowadzania ciepła, podczas gdy model o mocy 5,5 kW generuje znacznie więcej ciepła. Dlatego model 5,5 kW jest standardowo wyposażony w wentylator chłodzący o dużej mocy i zaleca się zastosowanie konstrukcji niezależnego kanału powietrznego w celu odizolowania elementów wytwarzających ciepło od obwodu sterującego, zapewniając stabilną pracę nawet w środowiskach przemysłowych o dużym zapyleniu.

P4: Jak rozwiązać problem zakłóceń elektromagnetycznych, gdy pracuje silnik o mocy 5,5 kW?

Odp.: Długie kable o mocy 5,5 kW są podatne na generowanie promieniowania elektromagnetycznego zakłócającego sprzęt komunikacyjny. Zalecenia: 1. Linie energetyczne i sterujące prowadzić w oddzielnych korytkach kablowych; 2. Do przewodów sterujących stosować kable ekranowane; 3. Zainstalować dławik wejściowy lub filtr EMC na wejściu falownika (zalecane w rozdziale 4.9 dokumentu).
