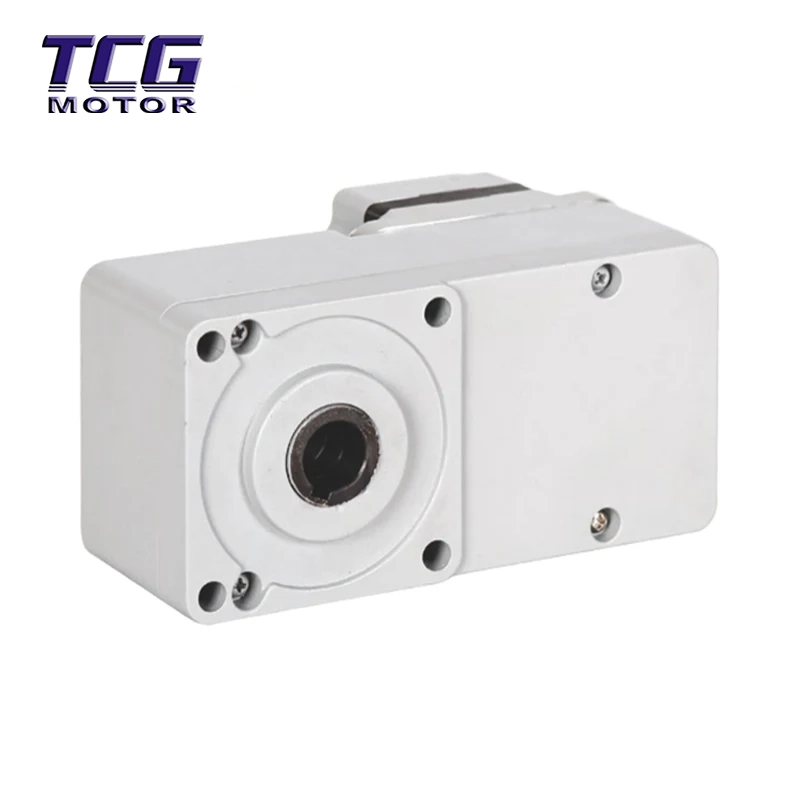

Silnik BLDC o mocy 30 W z płaską przekładnią z wałem drążonym 60GL został zaprojektowany specjalnie z myślą o wymaganiach dotyczących precyzyjnego obrotu w zautomatyzowanym sprzęcie. Integruje kable i czujniki poprzez konstrukcję drążonego wału, a jego płaska konstrukcja pozwala zaoszczędzić dużo miejsca instalacyjnego, co czyni go idealnym rozwiązaniem zasilania ramion robotycznych, urządzeń medycznych i instrumentów precyzyjnych.
Ten produkt to zintegrowany system zasilania o ujednoliconej konstrukcji, łączący bezszczotkowy silnik prądu stałego o mocy 30 W z precyzyjną płaską skrzynią biegów 60GL. Wał wyjściowy ma pustą konstrukcję. Jego podstawowe cechy to:
Konstrukcja z wałem drążonym: Wał drążony umożliwia łatwe prowadzenie kabli, rur powietrznych lub czujników, zmniejszając złożoność okablowania zewnętrznego. Nadaje się do zastosowań wymagających wewnętrznego okablowania, takich jak złącza robotów i moduły obrotowe w sprzęcie medycznym.
Płaska konstrukcja: Całkowita grubość ≤90 mm, co daje mniejszy rozmiar w porównaniu z tradycyjnymi przekładniami, dostosowując się do przestrzeni montażowych o ograniczonej wysokości.
Precyzyjna skrzynia biegów: Przełożenie redukcyjne 60GL zapewnia wysoki moment obrotowy, spełniając potrzeby precyzyjnego pozycjonowania i dużych obciążeń.
Porównanie z przekładniami z wałem pełnym: Konstrukcja z wałem drążonym upraszcza integrację systemu, pozwala uniknąć zakłóceń powodowanych przez okablowanie zewnętrzne oraz poprawia schludność i niezawodność sprzętu.
Porównanie z innymi płaskimi skrzyniami biegów: Dedykowany współczynnik redukcji 60GL optymalizuje równowagę momentu obrotowego i prędkości, dostosowując się do scenariuszy bardziej precyzyjnych skrzyń biegów.
Integracja z drążonym wałkiem oszczędza miejsce i koszty: Otwór na wał o średnicy 12 mm umożliwia bezpośrednie przejście kabla/kabla światłowodowego, redukując konieczność stosowania zewnętrznych adapterów oraz zmniejszając złożoność systemu i wskaźnik awaryjności.
Ultracienka konstrukcja dostosowuje się do wymagających przestrzeni: przy całkowitej grubości ≤90 mm silnik BLDC o mocy 30 W z płaską przekładnią z wałem drążonym 60GL można osadzić w przedziałach sprzętowych lub zlicować z powierzchniami montażowymi, dzięki czemu szczególnie nadaje się do zastosowań niskoprofilowych, takich jak sprzęt do obrazowania medycznego i przeguby robotów współpracujących.
Niski poziom hałasu i płynna praca: Precyzyjnie szlifowane i dynamicznie wyważone przekładnie zapewniają poziom hałasu podczas pracy na poziomie 50XXdB, odpowiedni do cichych środowisk, takich jak sprzęt laboratoryjny i inteligentne domy.
Wysoce wydajne odprowadzanie ciepła i długa żywotność: płaska obudowa zwiększa obszar rozpraszania ciepła, a w połączeniu z materiałami przewodzącymi ciepło, ciągły wzrost temperatury roboczej wynosi ≤80 ℃, a żywotność przekracza 20 000 godzin.
Robotyka i automatyzacja: współpracujące moduły złączy robotów, osie obrotowe ramienia robota SCARA, platformy obrotowe zautomatyzowanego sprzętu inspekcyjnego.
Sprzęt medyczny: Mechanizmy obrotowe endoskopów, moduły napędowe sprzętu do obrazowania CT, efektory końcowe robotów chirurgicznych.
Produkcja precyzyjna: stoły obrotowe z soczewkami maszynowymi do umieszczania SMT, platformy kontrolne płytek półprzewodnikowych, optyczny sprzęt pomiarowy.
Inteligentny dom: ukryte, napędzane silnikiem rolki zasłon, inteligentne mechanizmy obrotowe zamków drzwi, precyzyjne urządzenia podnoszące.
Różnicowanie scenariuszy: Silnik BLDC o mocy 30 W z przekładnią płaską z wałem drążonym 60GL szczególnie nadaje się do scenariuszy wymagających integracji czujników, enkoderów lub kabli z osią obrotową, unikając splątania kabli zewnętrznych lub zakłóceń sygnału.
Upewnij się, że wał wyjściowy i współosiowość obciążenia wynoszą ≤0,05 mm. Do buforowania ładunków niecentrycznych zaleca się sprzęgło elastyczne. Dokręcić śruby mocujące po przekątnej, upewniając się, że moment obrotowy jest zgodny ze specyfikacją (unikać miejscowej koncentracji naprężeń).
Podłączenie elektryczne: Należy zastosować dedykowany sterownik BLDC; bezpośrednie podłączenie zasilania jest zabronione.
Kable sygnałowe Halla muszą być ekranowane, aby zapobiec zakłóceniom elektromagnetycznym.
Rzeczywisty moment obciążenia ≤80% momentu znamionowego, z uwzględnieniem marginesu na wstrząsy w trybie start-stop.
Podczas przeprowadzania kabli przez wał drążony należy unikać ostrych zakrętów; zalecane są kable elastyczne.
Sprawdzaj stan smaru co 3 miesiące (tylko profesjonalny demontaż). Nie otwieraj pokrywy, chyba że uszczelka jest uszkodzona.
Zapakowane próżniowo z paletą ze stopu aluminium dla bezpiecznego montażu i dodatkowo zabezpieczone zewnętrzną warstwą bawełny perłowej EPE i kartonowym pudełkiem o strukturze plastra miodu, aby zapobiec ściskaniu i deformacji.
Wysyłka: W przypadku modeli standardowych i niestandardowych modeli niestandardowych (takich jak te ze specjalnymi długościami wałów lub napięciami) należy skonsultować się z obsługą klienta. Obsługujemy fracht morski/DHL/lotniczy na całym świecie.
P1: Czy konstrukcja wału drążonego wpływa na wytrzymałość?
Odp.: Dzięki zastosowaniu materiałów stopowych o wysokiej wytrzymałości i konstrukcji zoptymalizowanej pod kątem symulacji może wytrzymać obciążenie znamionowe, ale zgodnie ze specyfikacjami nie należy przekraczać siły promieniowej/osiowej.
P2: Czy obsługiwany jest niestandardowy współczynnik redukcji?
Odp.: Tak, personalizacja jest dostępna w zakresie od 5:1 do 200:1, przy minimalnej ilości zamówienia wynoszącej 10 sztuk.
P3: Czy istnieją jakieś ograniczenia dotyczące kabli przechodzących przez wał drążony?
Odp.: Zalecane są elastyczne kable o średnicy ≤12 mm, aby uniknąć zarysowania wewnętrznej ściany otworu wału sztywnymi drutami.
P4: Czy można go używać w wilgotnym środowisku?
Odp.: stopień ochrony IP54, pyłoszczelność i wodoodporność. W ekstremalnych warunkach wymagana jest wyższa ochrona lub uszczelnienie.
P5: Jak skalibrować dokładność sterowania w pętli zamkniętej?
Odp.: Kalibracja fazy Halla i ustawienie początku enkodera są wymagane w połączeniu ze sterownikiem. Zapewniona jest pomoc w zakresie instrukcji technicznych.
