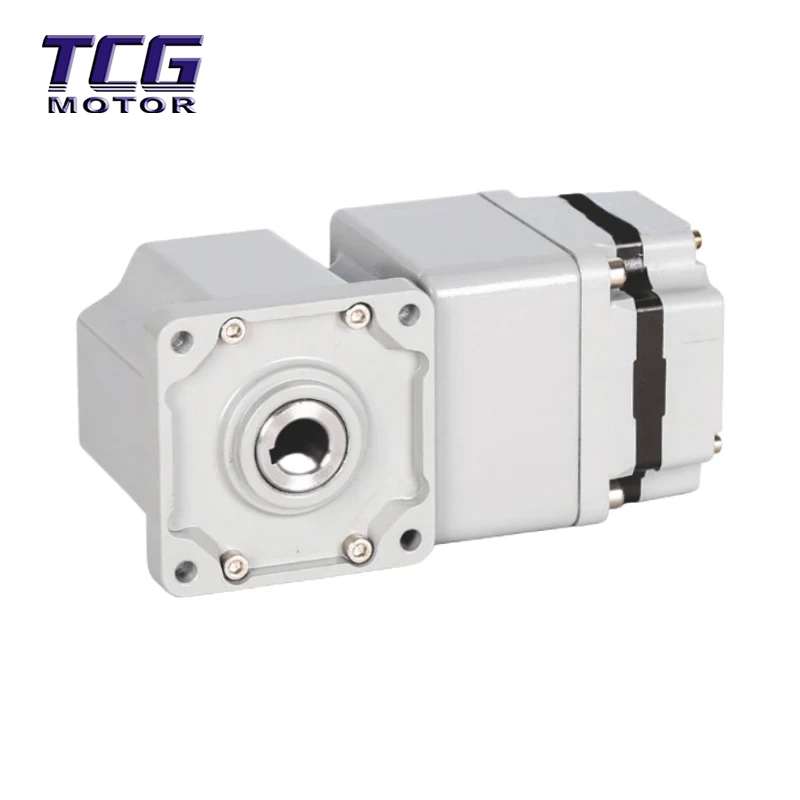

Ten silnik BLDC o mocy 60 W z przekładnią kątową 80 GR został zaprojektowany specjalnie do zautomatyzowanych urządzeń wymagających pionowego sterowania i precyzyjnej przekładni. Osiąga kompaktowy układ i wysoki moment obrotowy dzięki prostopadłej konstrukcji wału, co czyni go idealnym rozwiązaniem zasilania dla przegubów końcowych robotów, precyzyjnych instrumentów, transportu logistycznego i innych dziedzin.
Układ pod kątem prostym zapewniający optymalne wykorzystanie przestrzeni: Konstrukcja narożnika 90° zmienia w pionie kierunek transmisji, oszczędzając XX% powierzchni planarnej, dzięki czemu jest szczególnie odpowiednia dla robotycznych efektorów końcowych i wielowarstwowego zautomatyzowanego sprzętu.
Wysoki moment obrotowy i stabilna przekładnia: przełożenie redukcyjne 80GR w połączeniu z przekładniami o dużej wytrzymałości zapewnia maksymalny moment obrotowy 7 N·m, odpowiedni do ciężkich zastosowań, takich jak podnoszenie, zaciskanie i obracanie.
Precyzyjne pozycjonowanie przy minimalnym błędzie: Precyzja przekładni osiąga poziom ISO 5, z błędem przekładni ≤5% i powtarzalnością ±X%, przewyższającą zwykłe reduktory kątowe.
Niski poziom wibracji i hałasu, cicha praca: Przekładnie są poddawane precyzyjnemu szlifowaniu i dynamicznemu wyważaniu, co skutkuje hałasem roboczym ≤55 dB, odpowiednim do cichych środowisk, takich jak sprzęt laboratoryjny i precyzyjna obróbka.
Modułowa konstrukcja ułatwiająca instalację: silnik BLDC o mocy 60 W z przekładnią kątową 80GR oferuje opcje montażu kołnierzowego i na łapach, dostosowując się do różnych interfejsów sprzętowych i skracając czas integracji systemu.
Robotyka: Efektory końcowe robotów przemysłowych, współpracujące moduły obrotowe ramion robotów, systemy sterowania AGV.
Urządzenia automatyki: Zautomatyzowane przenośniki narożne linii produkcyjnych, mechanizmy transportu materiałów, precyzyjne platformy montażowe.
Sprzęt medyczny: Ramiona obrotowe robotów chirurgicznych, moduły napędowe skanerów CT, osie podnoszące sprzętu do obrazowania medycznego.
Produkcja precyzyjna: stoły obrotowe centrum obróbczego CNC, osie oscylacyjne maszyny do cięcia laserowego, sprzęt do testowania półprzewodników.
Zróżnicowanie scenariuszy: Silnik BLDC o mocy 60 W z przekładnią kątową 80GR nadaje się do scenariuszy o ograniczonej przestrzeni, wymagających przekładni narożnej w pionie, zastępując kombinacje wielostopniowych reduktorów i poprawiając zwartość systemu i wydajność przekładni.
Upewnij się, że prostopadłość między wałem wejściowym a wałem silnika oraz między wałem wyjściowym a wałem nośnym wynosi ≤0,1 mm. Do kalibracji użyj czujnika zegarowego.
Podczas montażu kołnierza dokręcić równomiernie śruby, upewniając się, że moment obrotowy jest zgodny ze specyfikacją (unikać miejscowej koncentracji naprężeń).
Użyj dedykowanego sterownika BLDC; nie podłączaj bezpośrednio do źródła zasilania.
Linie sygnałowe enkodera muszą być ekranowane, aby zapobiec zakłóceniom elektromagnetycznym.
Rzeczywisty moment obciążenia ≤80% momentu znamionowego; unikać częstego działania w trybie przeciążenia.
W środowiskach o wysokiej temperaturze wymagany jest wentylator chłodzący lub wymuszone chłodzenie powietrzem.
Całkowicie zamknięta konstrukcja smarowania; w całym okresie eksploatacji nie wymaga wymiany oleju. Regularnie sprawdzaj poziom oleju (jeśli występuje okienko olejowe).
Opakowanie: Silnik BLDC o mocy 60 W z przekładnią kątową 80 GR jest zabezpieczony precyzyjną formą ze stopu aluminium i uszczelniony próżniową folią odporną na wstrząsy, a następnie chroniony zewnętrznym pudełkiem kartonowym o strukturze plastra miodu i drewnianą ramą, aby zapobiec uderzeniom i deformacjom.
Wysyłka: W przypadku modeli standardowych i niestandardowych modeli niestandardowych (takich jak specjalne długości wałów lub napięcia) należy skonsultować się z obsługą klienta. Obsługujemy fracht morski/DHL/lotniczy na całym świecie.
P1: Jak wybrać pomiędzy reduktorem kątowym a reduktorem z wałem równoległym?
Odp.: Reduktory kątowe stosuje się w przekładniach kątowych 90°, natomiast reduktory z wałem równoległym stosuje się w przekładniach o układzie równoległym. Wybór powinien opierać się na rzeczywistych wymaganiach przestrzennych i kierunkowych.
P2: Czy można dostosować współczynnik redukcji 80GR?
Odp.: dostosowywanie jest obsługiwane w zakresie 3-300GR. Wymagane są parametry obciążenia, przy minimalnej ilości zamówienia 10 sztuk.
P3: Jak zapewnić dokładność instalacji?
Odp.: Do kalibracji zaleca się użycie laserowego przyrządu do wyrównywania. Współosiowość/prostopadłość musi spełniać wymagania tabeli parametrów.
P4: Czy silnik BLDC o mocy 60 W i przekładnia kątowa 80GR jest wodoodporna?
Odp.: IP54 odporny na kurz i zachlapania. W środowiskach wilgotnych lub podwodnych wymagana jest wersja IP55 lub wyższa lub niestandardowe uszczelki.
