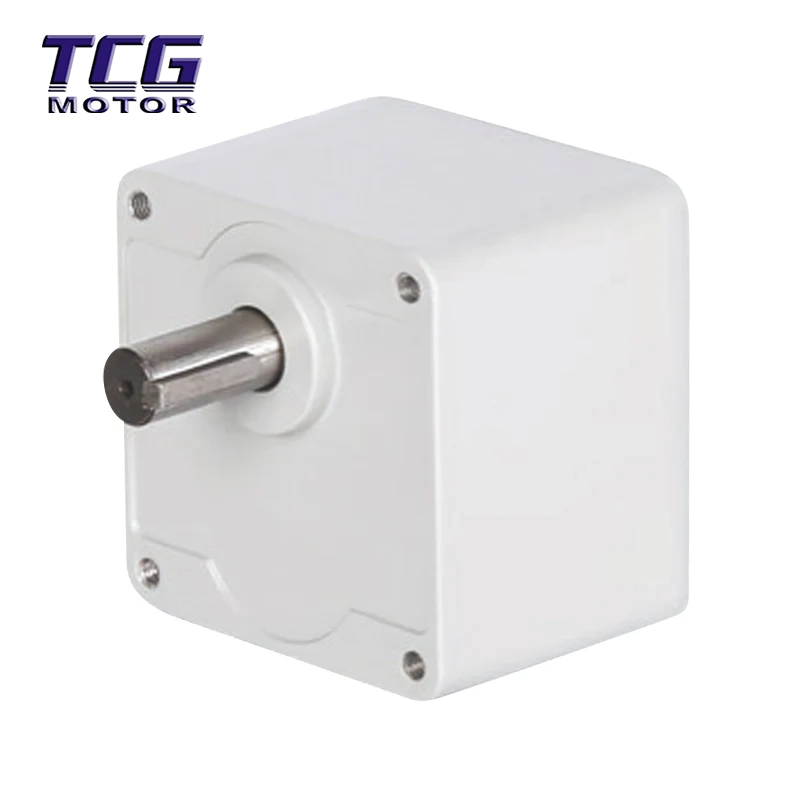

Bezszczotkowy silnik prądu stałego z wałem równoległym to zintegrowany układ napędowy, który łączy silnik bezszczotkowy z przekładnią o osi równoległej. Wały wejściowy i wyjściowy pozostają równoległe, co skutkuje liniowym przenoszeniem mocy. Wykorzystuje komutację elektroniczną zamiast tradycyjnych szczotek, w połączeniu z precyzyjnym mechanizmem redukcji przekładni śrubowej, aby osiągnąć wysoki moment obrotowy przy kompaktowych rozmiarach.
Sprawność przekładni: Wały prostopadłe wymagają zmiany kierunku mocy o 90°, co powoduje straty energii; wały równoległe to napędy liniowe charakteryzujące się wyjątkowo niskimi stratami mechanicznymi, osiągające sprawność przekraczającą 95%.
Przewaga kosztowa: stosunkowo prosta konstrukcja, łatwiejsza produkcja przekładni i tańsza przystępność w porównaniu z silnikami z wałem ortogonalnym, co czyni go preferowanym wyborem w przypadku projektów wrażliwych na budżet.
Przestrzeń promieniowa: Bezszczotkowy silnik prądu stałego z wałem równoległym nadaje się do scenariuszy o ograniczonej przestrzeni wzdłużnej, ale dużej przestrzeni bocznej (takich jak długie, wąskie linie montażowe).
Niezwykle wysoka efektywność energetyczna: dzięki precyzyjnej konstrukcji przekładni śrubowej lub spiralnej charakteryzuje się wysokim zazębieniem i sprawnością przekładni przekraczającą 95%. W porównaniu z silnikami prawoosiowymi generuje mniej ciepła i oszczędza więcej energii w trakcie długotrwałej pracy, co czyni go idealnym wyborem w przypadku modernizacji energooszczędnych.
Wyjątkowa opłacalność: Ponieważ jest to najbardziej dojrzała konstrukcja reduktora, koszty jego produkcji i konserwacji są niższe niż w przypadku silników prawoosiowych. Spełniając wymagania przestrzenne, można zaoszczędzić 20%-30% na kosztach zakupu sprzętu.
Pionowo zwarty: chociaż jego długość boczna jest stosunkowo duża, jego wysokość (grubość stosu) jest wyjątkowo cienka. Idealnie nadaje się do montażu w urządzeniach o ograniczonej wysokości, ale dużej przestrzeni, takich jak precyzyjne maszyny etykietujące i cienkowarstwowe przenośniki taśmowe.
Płynna praca i brak konserwacji: bezszczotkowy silnik + zamknięta konstrukcja skrzyni biegów nie tylko mają żywotność ponad 20 000 godzin, ale także charakteryzują się wyjątkowo niskim poziomem hałasu. W przeciwieństwie do silników szczotkowych eliminuje potrzebę regularnej wymiany szczotek węglowych, zapewniając naprawdę „jednorazową instalację i długotrwały spokój ducha”.
Uwaga: Bezszczotkowe silniki prądu stałego z wałem równoległym zajmują dużo miejsca w poziomie (kierunek długości). Jeśli wewnętrzna przestrzeń urządzenia jest wyjątkowo wąska, należy preferować silniki o osi ortogonalnej lub o osi płaskiej.
Przemysłowe zautomatyzowane linie produkcyjne: Napędy przenośników taśmowych, wrzeciona maszyn pakujących, rolki maszyn etykietujących, wciągniki materiałowe.
Sprzęt handlowy i spożywczy: Miksery komercyjne, młynki do kawy, mechanizmy dozujące automatów sprzedających, piece obrotowe.
Inteligentne zastosowania w domu i budynku: Elektryczne rolety zewnętrzne, inteligentne wieszaki na ubrania, systemy wentylacji w budynkach mieszkalnych.
Margines momentu obrotowego: Przy wyborze silnika rzeczywisty moment obciążenia powinien być mniejszy niż 70% momentu znamionowego, aby poradzić sobie ze skutkami częstych uruchomień i zatrzymań oraz wydłużyć żywotność silnika.
Dopuszczalna przestrzeń: Ze względu na liniową konstrukcję, podczas instalacji należy zarezerwować wystarczającą ilość miejsca na długości bocznej, a na końcu silnika (po stronie wentylatora) należy zapewnić kanał chłodzący.
Zapobieganie odwrotnemu podłączeniu: Odwracanie dodatnich i ujemnych zacisków zasilacza jest surowo zabronione, w przeciwnym razie płyta napędowa zostanie natychmiast spalona.
Różnicowanie sygnału: Istotne jest rozróżnienie między trójfazowymi liniami energetycznymi (UVW) a liniami sygnałowymi Halla/enkodera. Nieprawidłowe podłączenie spowoduje, że silnik będzie wibrował lub nie obracał się.
Brak wpływu: Podczas montażu kół pasowych lub sprzęgieł surowo zabrania się uderzania bezszczotkowego silnika prądu stałego z wałem równoległym w wał wyjściowy silnika, aby uniknąć uszkodzenia wewnętrznych łożysk i przekładni.
Zarządzanie chłodzeniem: Mimo dużej wydajności, zaleca się zainstalowanie wentylatora chłodzącego w przypadku ciągłej pracy w środowiskach o wysokiej temperaturze powyżej 40 ℃ lub w zamkniętej obudowie.
Standard opakowania: Korpus bezszczotkowego silnika prądu stałego z wałem równoległym jest owinięty pogrubioną bawełną perłową EPE i umieszczony w pięciowarstwowym pudełku z tektury falistej o wysokiej wytrzymałości, aby skutecznie zapobiegać ściskaniu i wibracjom podczas transportu.
Czas dostawy: W przypadku modeli standardowych i niestandardowych modeli niestandardowych (takich jak specjalne długości wałów lub napięcia) należy skonsultować się z obsługą klienta.
P1: Co jest lepsze, bezszczotkowy silnik prądu stałego z wałem równoległym czy silnik prawoosiowy?
Odp.: To zależy od miejsca na sprzęt. Jeśli jest dużo miejsca z boku i priorytetem jest wysoka wydajność i niski koszt, silnik z osią równoległą jest absolutnym pierwszym wyborem (sprawność > 95%). Jeżeli przestrzeń wewnętrzna urządzenia jest ograniczona i wymaga montażu na „wysokości zagięcia”, należy wybrać silnik prawoosiowy.
P2: Czy ten typ silnika wymaga konserwacji smarowania?
Odp.: Nie. W tym produkcie zastosowano całkowicie zamkniętą konstrukcję smarowania smarem plastycznym (konstrukcja niewymagająca konserwacji przez cały okres eksploatacji). Jest fabrycznie nasmarowany specjalnym smarem i użytkownicy nie muszą dodawać oleju smarowego podczas normalnego okresu użytkowania.
P3: Dlaczego mówi się, że jest bardziej energooszczędny niż silnik prawoosiowy?
Odp.: Ponieważ ścieżka przenoszenia mocy jest inna. Silnik prawoosiowy musi zmieniać kierunek o 90 stopni za pomocą przekładni stożkowych, co powoduje większe straty tarcia (sprawność około 85%). Silnik o osi równoległej przenosi moc liniowo, przy wyjątkowo niskich stratach mechanicznych, osiągając w ten sposób wyższą efektywność konwersji energii.
P4: Czy nagrzewanie się silnika jest normalne?
Odp.: W temperaturze otoczenia poniżej 40 ℃ normalna jest temperatura powierzchni silnika osiągająca 60–70 ℃. Jeśli jednak stanie się zbyt gorący, aby można go było dotknąć (powyżej 90 ℃) lub będzie miał zapach spalenizny, należy natychmiast zatrzymać maszynę i sprawdzić. Może to być spowodowane nadmiernym obciążeniem, pracą jednofazową lub słabym odprowadzaniem ciepła.
P5: Czy można go używać z regulatorem prędkości?
O: Absolutnie. Silnik ten jest standardowo wyposażony w dedykowany sterownik obsługujący wejście analogowe 0-10 V, sygnał PWM lub regulację prędkości potencjometrem, umożliwiając bezstopniową płynną regulację od 0 obr./min do prędkości znamionowej.
