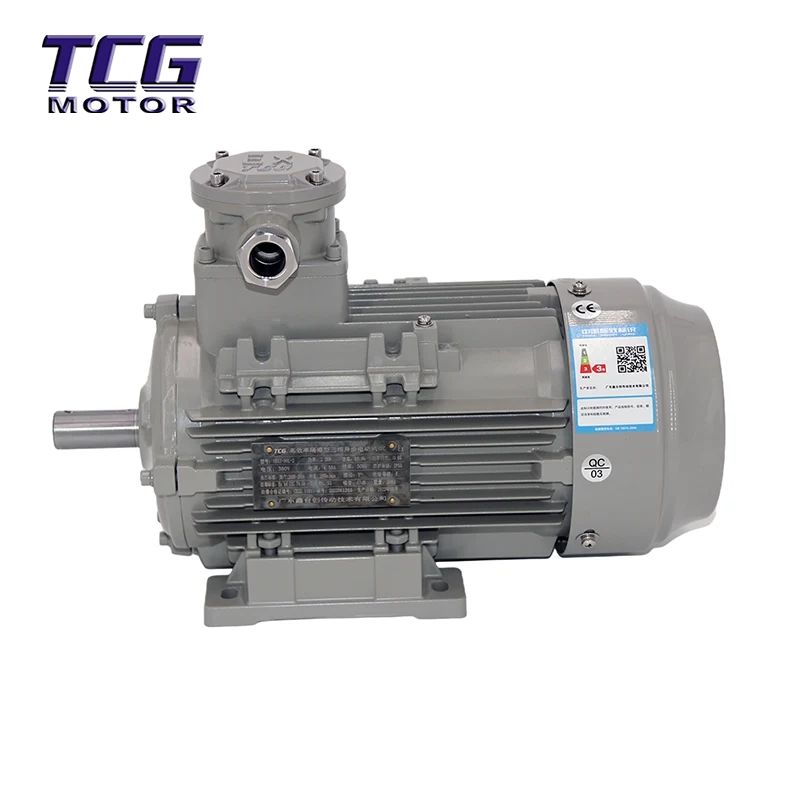

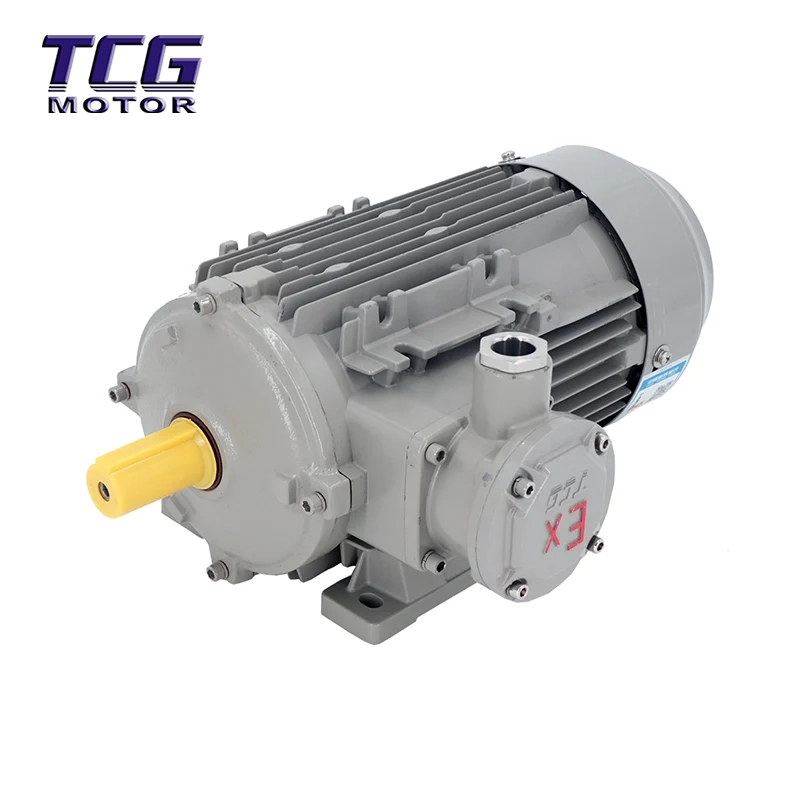

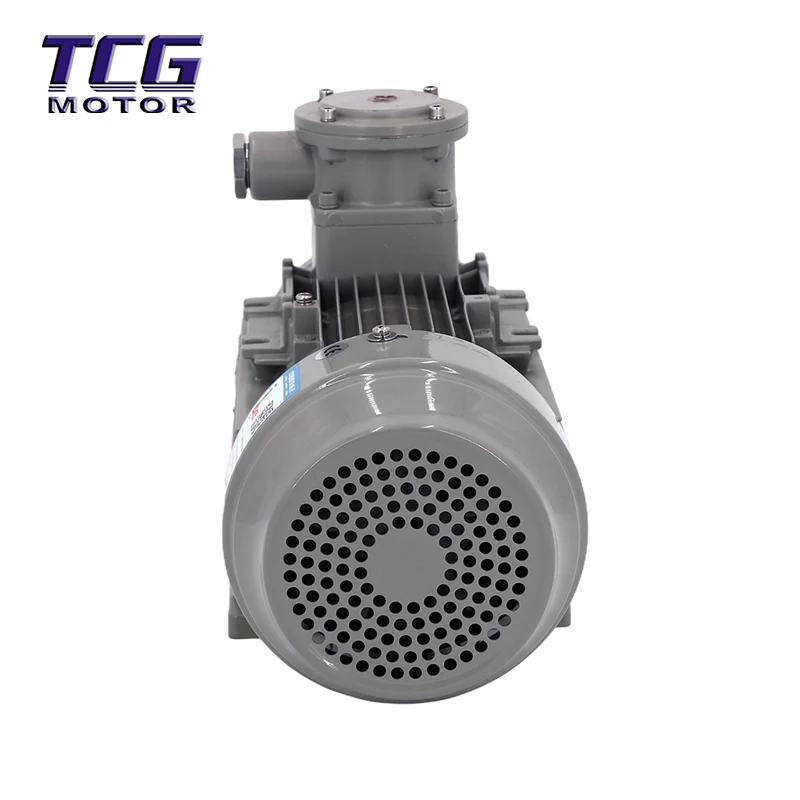

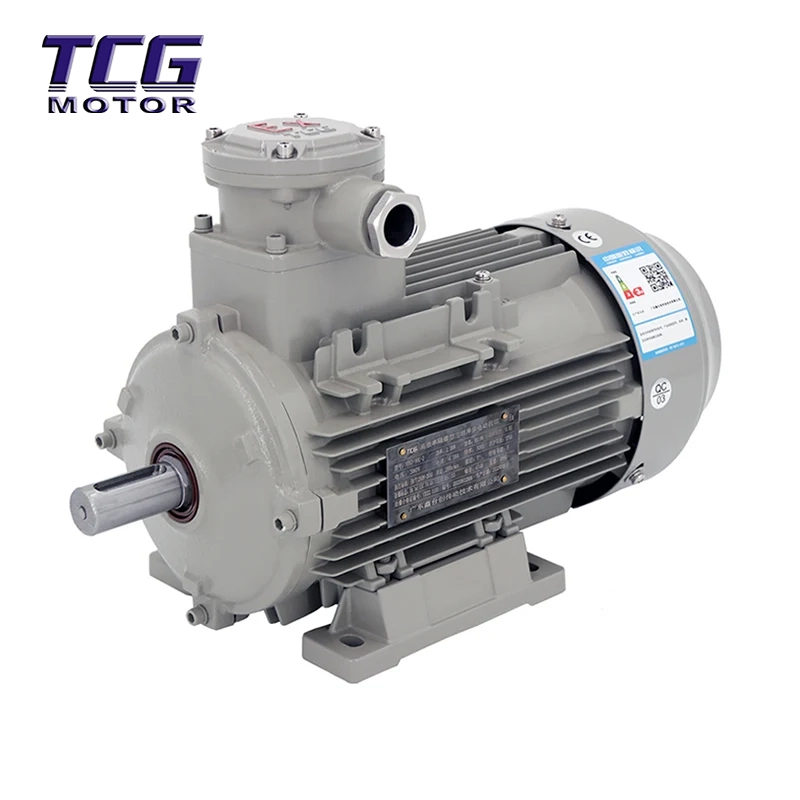

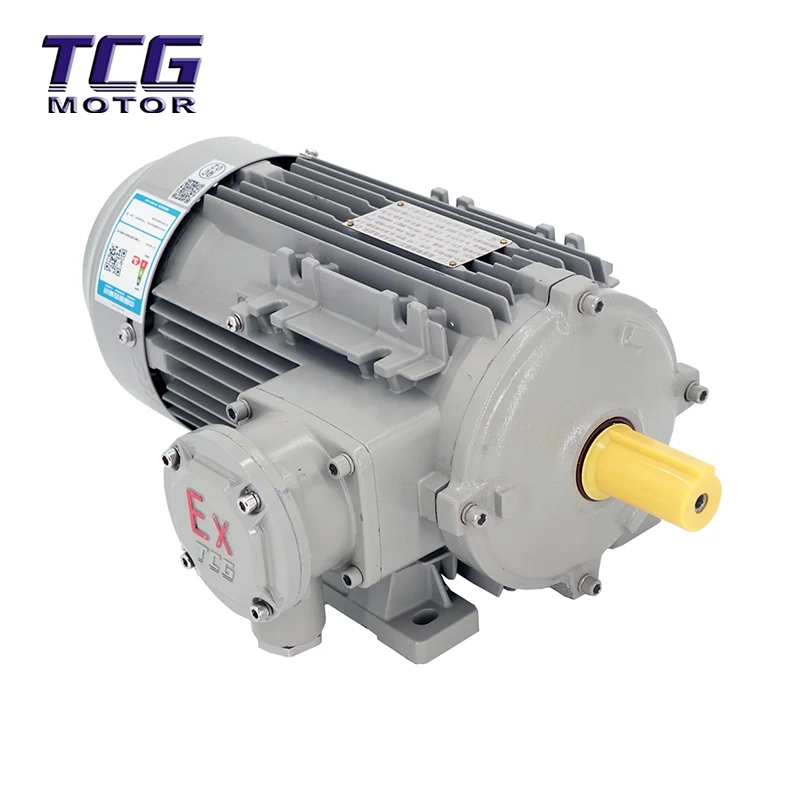

Mocowanie silnika B3 w wykonaniu przeciwwybuchowym Ex d IIC T4 nadaje się do stosowania jako ogólny napęd w urządzeniach znajdujących się w miejscach zawierających łatwopalne gazy lub mieszaniny wybuchowe utworzone przez pary i powietrze. Stosowany jest głównie w przemyśle naftowym i chemicznym, a także jest szeroko stosowany w tekstyliach, hutnictwie, gazownictwie miejskim, transporcie, przetwórstwie zbóż i ropy naftowej, papiernictwie, medycynie i innych gałęziach przemysłu.
Indeks sprawności silnika przeciwwybuchowego Ex d IIC T4 Mountin B3 jest zgodny z poziomem 3 normy GB/T 18613-2020 „Minimalne dopuszczalne wartości i stopnie efektywności energetycznej małych i średnich trójfazowych silników asynchronicznych”. Zastosowano łożyska NSK.
Silnik przeciwwybuchowy Ex d IIC T4 z mocowaniem B3 charakteryzuje się wysoką wydajnością i oszczędnością energii, a także zaletami dużego marginesu wzrostu temperatury, długiej żywotności, niskich wibracji, niskiego poziomu hałasu i wysokiej niezawodności. Jest to pierwszy opracowany w kraju ognioszczelny trójfazowy silnik asynchroniczny z obudową ze stopu aluminium. W porównaniu z tradycyjnymi obudowami żeliwnymi jest lżejsza, bardziej kompaktowa i ma bardziej wyrafinowany wygląd.
Opcjonalne wyposażenie pomocnicze, takie jak czujniki temperatury uzwojeń, czujniki temperatury łożysk, przetworniki temperatury i grzejniki, mogą być dostarczone na żądanie.
Model: Trójfazowy silnik asynchroniczny serii YBX3
Moc: 0,18 kW do 315 kW
Bieguny stojana: 2P, 4P, 6P, 8P
Typ montażu: B3, B5, B14, B35
Wysokowydajny, ognioszczelny, trójfazowy silnik asynchroniczny serii YBX3
Silnik przeciwwybuchowy „Exd” to rodzaj silnika ognioszczelnego. Jej zasadą jest umieszczanie komponentów, które podczas normalnej pracy mogą generować iskry, łuki lub niebezpieczne wysokie temperatury, w ognioszczelnej obudowie. Obudowa jest w stanie wytrzymać ciśnienie wewnętrzne bez uszkodzenia i zapewnia, że gdy wewnętrzny płomień rozprzestrzenia się przez szczeliny, energia zostaje zredukowana do poziomu niewystarczającego do zapalenia atmosfery zewnętrznej.
Klasa II jest dalej podzielona w następujący sposób:
● Klasa IIA: reprezentatywnym gazem jest propan;
● Klasa IIB: reprezentatywnym gazem jest etylen;
● Klasa IIC: reprezentatywnym gazem jest wodór i acetylen.
Przykłady typowych łatwopalnych gazów, par i grup temperatur dla klasy II przedstawiono w tabeli 1.
Uwaga: Sprzęt oznaczony IIB nadaje się również do zastosowań wymagających IIA. Sprzęt oznaczony IIC nadaje się do zastosowań wymagających IIA lub IIB.
Klasa III jest dalej podzielona w następujący sposób:
● Klasa IIIA: loty palne;
● Klasa IIIB: pył nieprzewodzący;
● Klasa IIIC: pył przewodzący.
Uwaga: Sprzęt oznaczony jako IIIB nadaje się do zastosowań wymagających IIIA. Sprzęt oznaczony IIIC nadaje się do zastosowań wymagających IIIA lub IIIB.
| poziom | Grupa i temperatura (℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | Metan, octan etanu, propan, styren, benzen, ksylen, toluen, węgiel tlenek |
Butanol, butan, etanol, propylen, etylobenzen, metanol, propanol |
Cykloheksan, pentan, heksan, heptan, oktan, nafta, olej napędowy, benzyna silnikowa, dekan |
aldehyd octowy |
| ⅡB | Propargina, cyklopropan, gaz koksowniczy |
tlenek 1,2-propylenu, tlenek etylenu, etylen |
aldehyd masłowy, akroleina, wodór siarczek, dimetyl eter, tetrahydrofuran eter |
eter dietylowy, tetrafluoroetylen, eter etylowo-metylowy |
| ⅡC | wodór | acetylen | ||
Napięcie znamionowe: 220/380 V, 380/660 V; (380 V, 660 V mają zastosowanie tylko do silników o mocy 4 kW i większej)
Częstotliwość znamionowa: 50/60 Hz
Tryb pracy: S1 (system pracy ciągłej)
Wysokość nie przekracza 1000 m
Temperatura powietrza otoczenia zmienia się w zależności od pory roku i panuje w pomieszczeniach zamkniętych w zakresie -15~+40°C;
Maksymalna wilgotność względna powietrza otoczenia: średnia maksymalna wilgotność względna najbardziej wilgotnego miesiąca wynosi 90%, a średnia minimalna temperatura miesiąca nie jest wyższa niż 25°C.
| NIE. | Moc znamionowa | Prędkość znamionowa | Prąd znamionowy (A) | Efektywność | Współczynnik mocy | Znamionowy moment obrotowy | Zablokowany moment obrotowy wirnika Znamionowy moment obrotowy |
Maksymalny moment obrotowy Znamionowy moment obrotowy |
Prąd przy zablokowanym wirniku Prąd znamionowy |
|
| kw | HP | (r/mim) | 380 V | (η) | COSΦ | N·m | Ts/Tn | Tmaks./Tn | Jest/w | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| NIE. | Moc znamionowa | Prędkość znamionowa | Prąd znamionowy (A) | Efektywność | Współczynnik mocy | Znamionowy moment obrotowy | Zablokowany moment obrotowy wirnika Znamionowy moment obrotowy |
Maksymalny moment obrotowy Znamionowy moment obrotowy |
Prąd przy zablokowanym wirniku Prąd znamionowy |
|
| kw | HP | (r/mim) | 380 V | (η) | COSΦ | N·m | Ts/Tn | Tmaks./Tn | Jest/w | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Jakie certyfikaty posiadają Wasze silniki w wykonaniu przeciwwybuchowym?
Nasze silniki w wykonaniu przeciwwybuchowym posiadają certyfikaty zgodności z normami IEC 60079 i GB3836 oraz posiadają certyfikaty Ex d IIB T4 / IIC T4. Na życzenie zapewniamy również certyfikaty ATEX, IECEx i CNEX.
2. Czy mogę otrzymać silniki OEM lub niestandardowe?
Tak, Hengfu jest wiodącą chińską fabryką oferującą pełne usługi OEM. Obsługujemy niestandardowe napięcia, materiały wałów (stal nierdzewna 304/316), specjalne kolory farb, grzejniki, czujniki PT100 i inne modyfikacje, aby spełnić wymagania Twojego projektu.
3. Jaki jest czas realizacji zamówień zbiorczych?
Jako producent posiadający własną produkcję, nasz standardowy czas realizacji zamówień hurtowych wynosi 15–25 dni. Próbki można zorganizować w ciągu 7–10 dni. Zapewniamy terminową dostawę dzięki elastycznym opcjom logistycznym.
4. Jakie typy montażu są dostępne?
Oferujemy różne typy mocowania, w tym B3 (montaż na łapach), B5 (montaż kołnierzowy), B14 (montaż czołowy) i B35 (kombinowany kołnierz na łapach). Typ B3 jest najczęściej używany w zastosowaniach przemysłowych.
5. Jaki jest okres gwarancji?
Udzielamy standardowej 18-miesięcznej gwarancji od daty wysyłki, obejmującej wady produkcyjne. Nasz zespół obsługi posprzedażnej oferuje zdalne wsparcie techniczne i dostawy części zamiennych na całym świecie.
6. Jak zapewniacie jakość produktu i opakowanie na eksport?
Nasza fabryka posiada certyfikat ISO9001. Każdy silnik przed wysyłką przechodzi 100% kontrolę. Do eksportu używamy standardowych, nadających się do transportu skrzyń ze sklejki ze wzmocnionymi paletami, aby zapewnić bezpieczny transport.
